Модули GR10/GR20
GR10 — серия удаленных модулей EtherCAT slave.
GR20 и GR20T — модули расширения блочного формата. В линейку GR20 вошли полевые модули IO Link Slave с возможностью установки вне шкафа управления. GR20T — модули с поддержкой EtherCAT для внутри шкафной установки.
GR20 — полевые модули расширения (IO Link Slave) с возможностью установки вне шкафа управления.

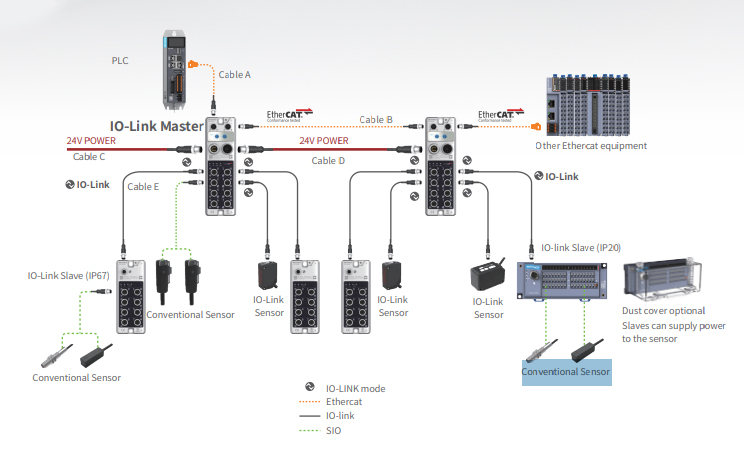

Модули c набором из 16 дискретных входов/выходов подключаются к мастер-станциям серии GS20 (до 8 модулей GR20 на одну станцию) и позволяют существенно расширить возможности подключения традиционных датчиков и исполнительных механизмов к контроллеру без увеличения длины соединительных кабелей. Связь между модулями GR20 и GS20 осуществляется по протоколу IO Link.
- Описание
- Продукция
- Документация
GR10 — серия удаленных модулей EtherCAT slave.
GR20 — полевые модули расширения (IO Link Slave) с возможностью установки вне шкафа управления.
Модули c набором из 16 дискретных входов/выходов подключаются к мастер-станциям серии GS20 (до 8 модулей GR20 на одну станцию) и позволяют существенно расширить возможности подключения традиционных датчиков и исполнительных механизмов к контроллеру без увеличения длины соединительных кабелей. Связь между модулями GR20 и GS20 осуществляется по протоколу IO Link.
В базовой конфигурации модули GR20 имеют класс защиты IP20. Для дополнительной защиты от пыли модули могут оснащаться съемной защитной крышкой GR20-FCZ, повышающей класс защиты устройства до IP50.
Модули INOVANCE GR20 (ИНОВАНС) доступны в двух вариантах исполнения: с транзисторными входами/выходами типа NPN (GR20-16EMNL-INT) и входами/выходами типа PNP (GR20-16EMPL-INT).
GR20T — компактные модули расширения с поддержкой EtherCAT для установки в шкафу управления.
- 8-32 канала
- модели с адаптивной настройкой входов/выходов и индикацией статуса канала (IN/OUT)
- встроенный DIP-переключатель для настройки адреса в сети EtherCAT
- размеры модуля 160 х 50 х 35,9 мм
Модули имеют трехконтактный разъем для подключения датчиков напрямую, минуя клеммные колодки. Могут монтироваться горизонтально или вертикально, что обеспечивает гибкость и экономию пространства при размещении внутри шкафа.
Подходят для контроллеров INOVANCE (ИНОВАНС) серий EASY500, AM500, AC700, AC800, а также сторонних контроллеров с поддержкой EtherCAT

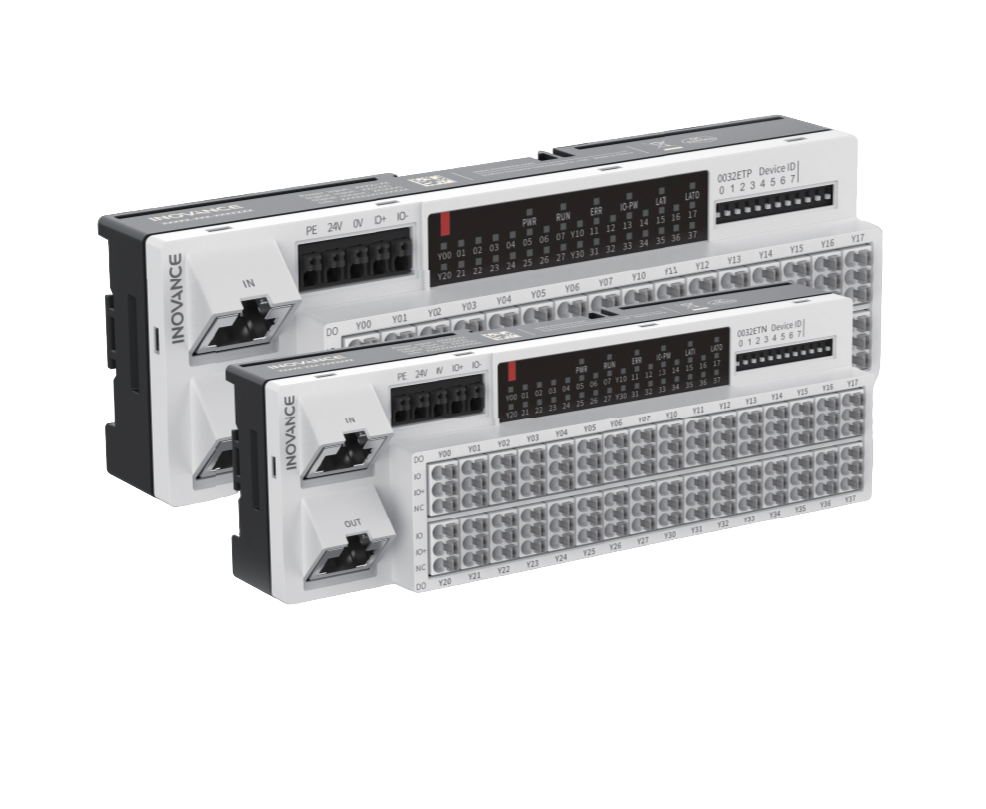

Модуль GR20T-ECT-0016ETP-INT
EtherCAT модуль удаленного ввода-вывода. Блочный формат. Встроенные клеммы. 16 выходов PNP

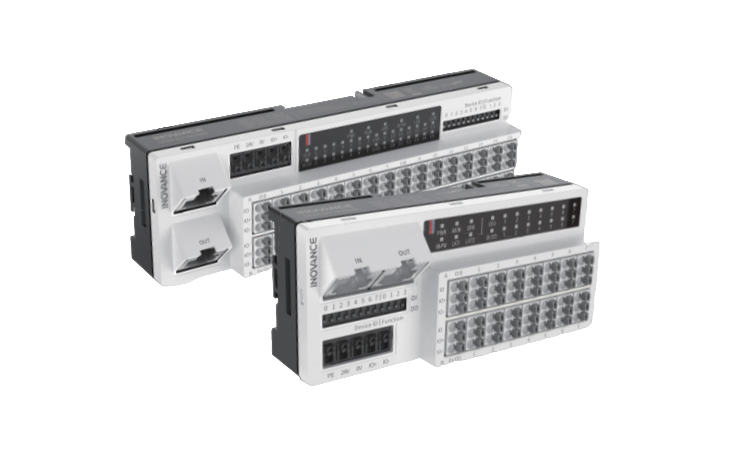

Модуль GR20T-ECT-0808EMN-INT
EtherCAT модуль удаленного ввода-вывода. Блочный формат. Встроенные клеммы. 8 входов NPN + 8 выходов NPN (могут быть настроены как входы)

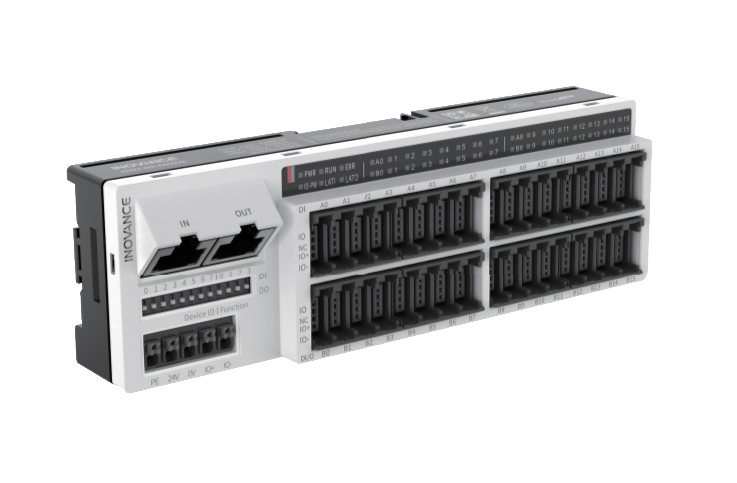

Модуль GR20T-ECT-1616EMN-E-INT
EtherCAT модуль удаленного ввода-вывода. Блочный формат. Встроенные клеммы. 8 входов NPN + 8 выходов NPN (могут быть настроены как входы), e-con коннектор
Модуль GR20T-ECT-0032ETN-INT
EtherCAT модуль удаленного ввода-вывода. Блочный формат. Встроенные клеммы. 32 выхода NPN
Модуль GR20T-ECT-1600END-INT
EtherCAT модуль удаленного ввода-вывода. Блочный формат. Встроенные клеммы. 32 входа

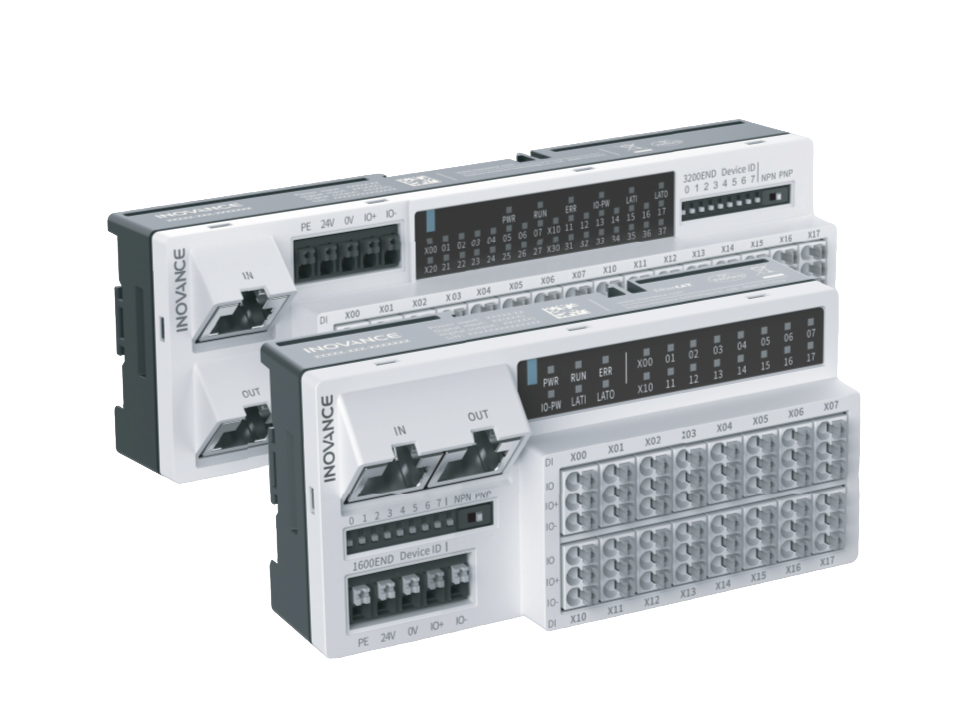

Модуль GR20T-ECT-3200END-INT
EtherCAT модуль удаленного ввода-вывода. Блочный формат. Встроенные клеммы. 32 входа
Модуль GR20T-ECT-1616EMN-INT
EtherCAT модуль удаленного ввода-вывода. Блочный формат. Встроенные клеммы. 16 входов NPN +16 выходов NPN (могут быть настроены как входы)

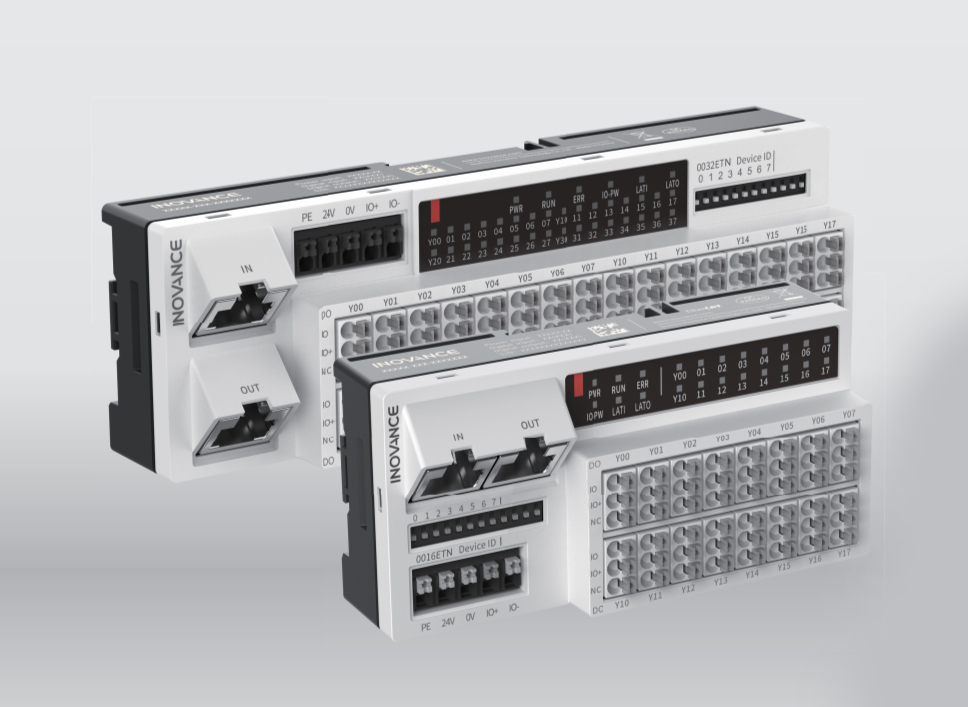

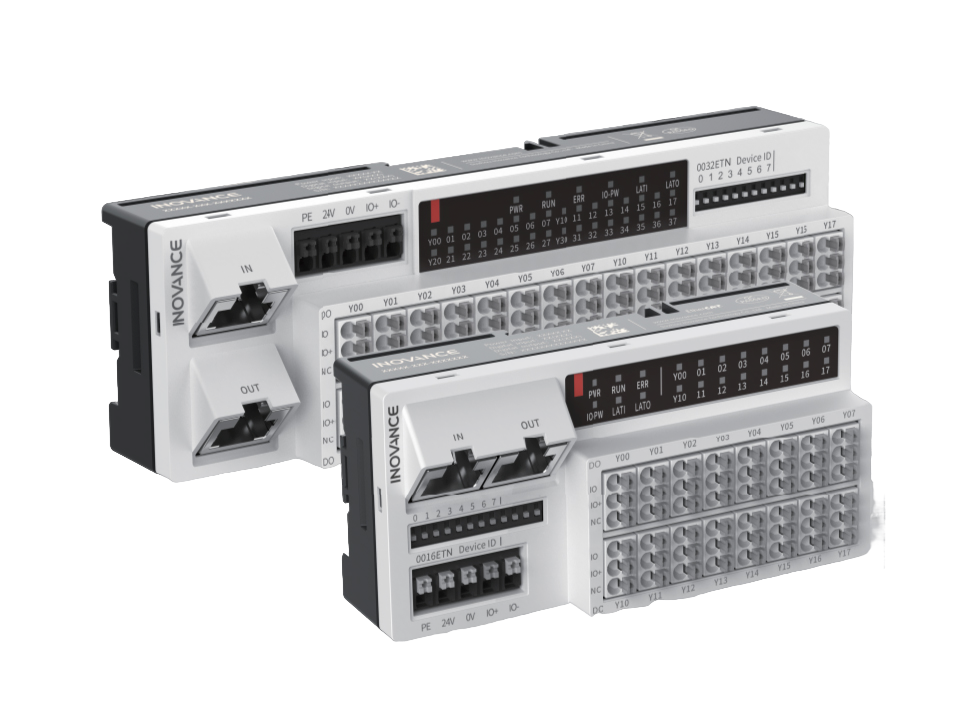

Модуль GR20T-ECT-0016ETN-INT
EtherCAT модуль удаленного ввода-вывода. Блочный формат. Встроенные клеммы. 16 выходов NPN
Модуль GR20T-ECT-0032ETP-INT
EtherCAT модуль удаленного ввода-вывода. Блочный формат. Встроенные клеммы. 32 выхода PNP

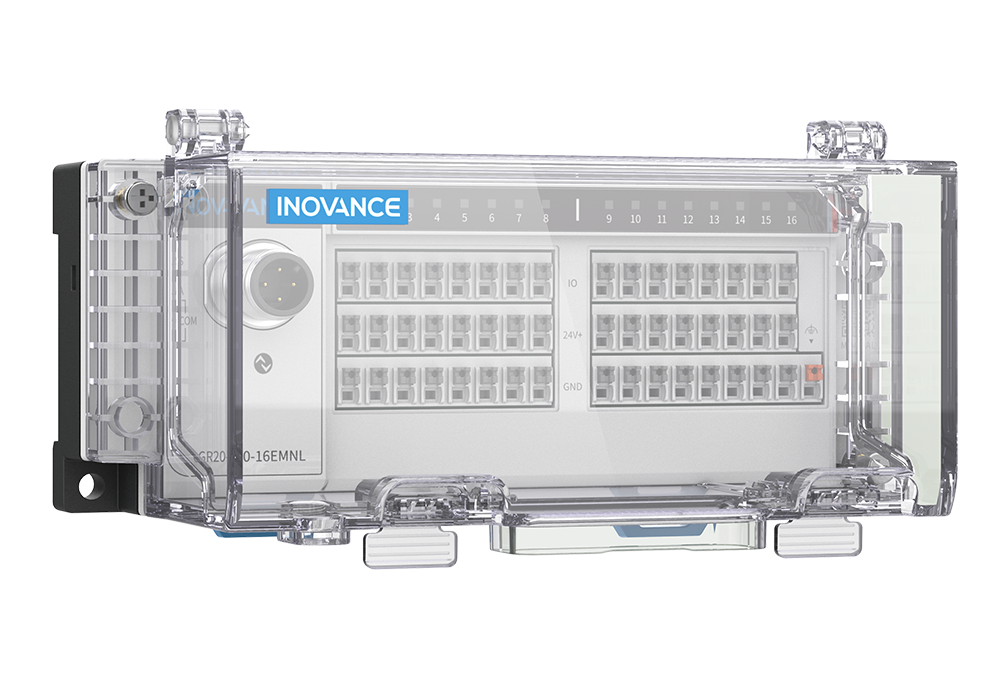

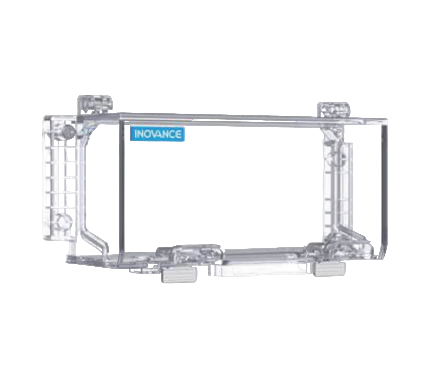

Пылезащитный чехол GR20-FCZ-INT
Пылезащитный чехол для серии GR20, повышение степени защиты от пыли c IP20 до IP50.

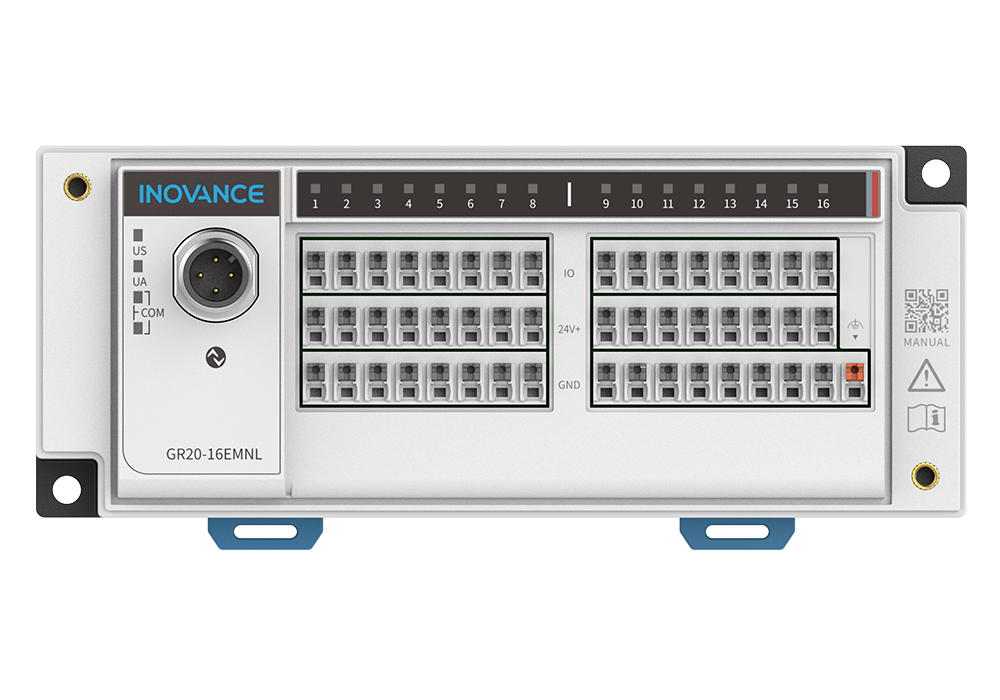

Модуль GR20-16EMNL-INT
16-канальный дискретный вход/выход, пружинный клеммник. Каждый канал может быть настроен как NPN DI или NPN DO.
Модуль GR20-16EMPL-INT
16-канальный дискретный вход/выход, пружинный клеммник. Каждый канал может быть настроен как PNP DI или PNP DO.
Кабель ввода-вывода X210-5-2.0
Кабель ввода-вывода X210-5-2.0 , длина 2 м, с 2-мя разъемами FCN. Для AM400/600 типа TP.

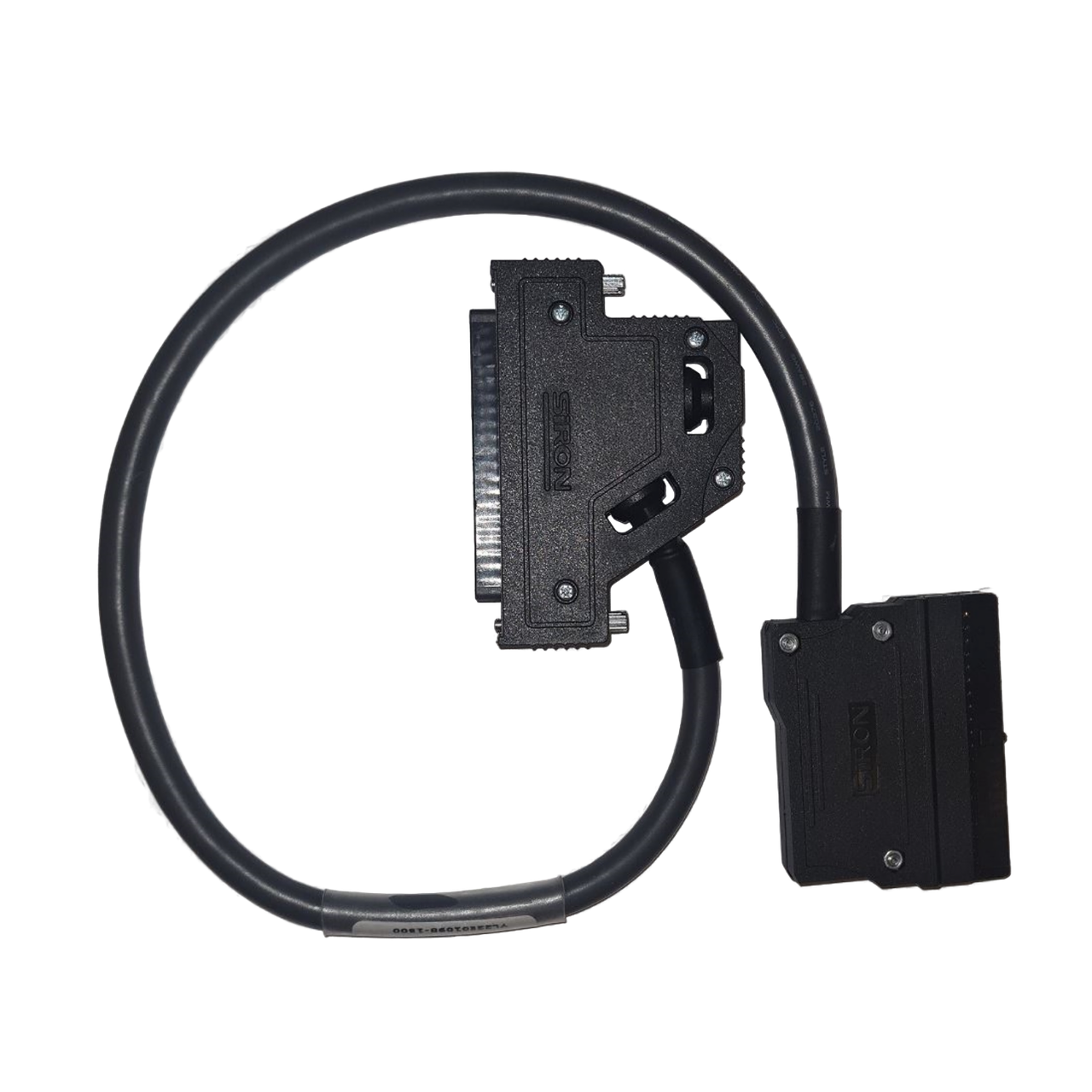

Кабель ввода-вывода X210-5-0.5
Кабель ввода-вывода X210-5-0.5 , длина 0.5 м, с 2-мя разъемами FCN. Для AM400/600 типа TP с выходами PNP.
Модуль GR10-EC6SW-INT
GR10-EC-6SW-INT 6-ти канальный ответвительный модуль EtherCA (1 вход EtherCAT, 5 выходов EtherCAT), порт LAN RJ45.

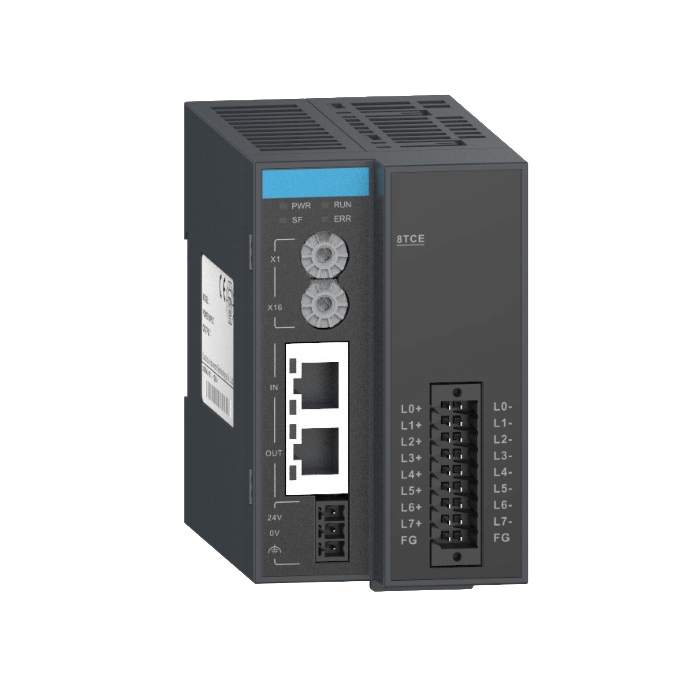

Модуль GR10-8TCE-INT
8 входов термопар Типы термопар: B, E, J, K, N, R, S, T. Метод подключения двухпроводный. Разрешение входов составляет 24 бита, чувствительность 0,1 °C. Время выборки настраиваемое и может составлять от 250 до 1000мс. Фильтр сигнала настраивается в диапазоне от 1 до 100с. Каналы модуля изолированы друг от друга и от клемм питания. Обеспечивает диагностику … Модуль GR10-8TCE-INT
Модуль GR10-8PBE-INT
GR10 – серия дистанционных модулей расширения входов – выходов для ПЛК H5U. Подключаются к ПЛК по протоколу EtherCAT обычным кабелем с разъёмом RJ45. В серию входят EtherCAT коммутаторы, модули расширения аналоговых и дискретных входов-выходов, модули позиционирования и измерения температуры. EtherCAT используется в ПЛК Inovance для подключения удалённых модулей расширения входов-выходов, а также для подключения сервоприводов и … Модуль GR10-8PBE-INT
Модуль GR10-4PME-INT
Питание модуля 24В постоянного тока, потребление 250мА. 4 канала позиционирования, каждый из которых включает в себя: 3 импульсных выхода 5В – 24В NPN с возможными режимами: CW/CCW, импульсы + направление импульсов – максимальная скорость до 200КГц, 4 дискретных входа 24В общего назначения (NPN, PNP). Подключение проводников производится с помощью зажимных клемм. GR10 – серия дистанционных … Модуль GR10-4PME-INT

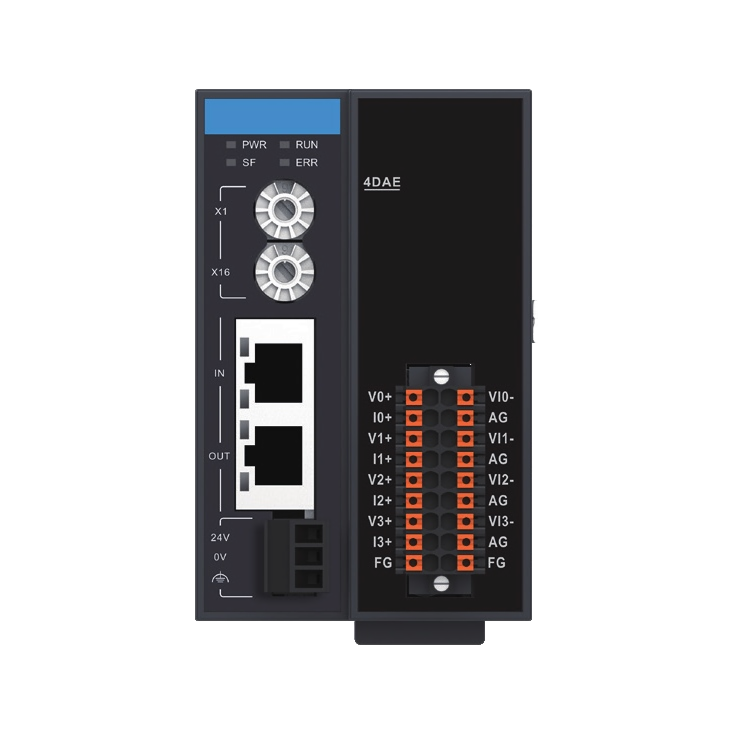

Модуль GR10-4DAE-INT
Питание модуля 24В DC, потребление 400мА. Типы и диапазоны выходных сигналов: ±5В; ±10В; 0…5В; 0…10 В; 0…20 мА, 4…20 мА. Разрешение выходов 16 бит, время обработки 500 мкс на 4 канала. Каналы модуля изолированы от клемм питания. Защищены от короткого замыкания. Подключение проводников производится с помощью съёмных пружинных клемм. GR10 – серия дистанционных модулей расширения … Модуль GR10-4DAE-INT

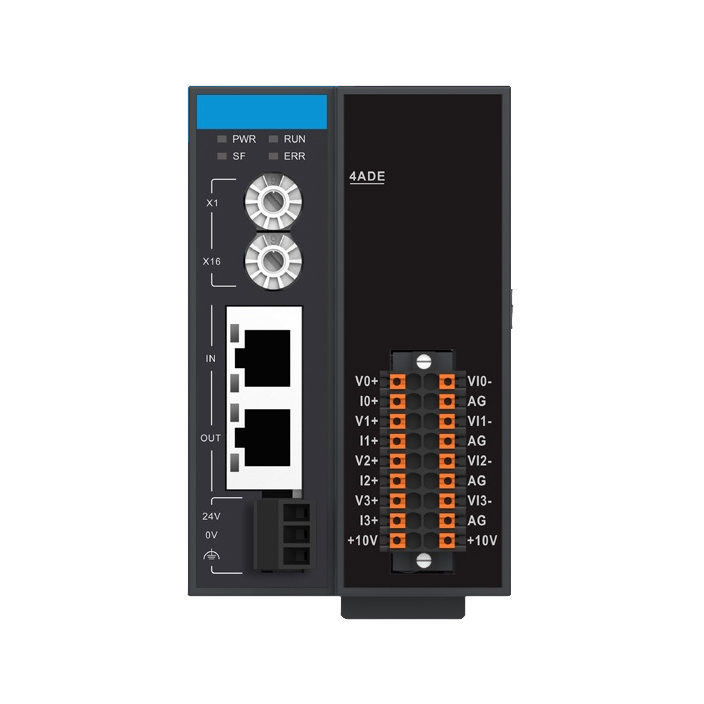

Модуль GR10-4ADE-INT
Питание модуля 24В DC, потребление 100мА. Типы и диапазоны входных сигналов: ±5В; ±10В; 0…5В; 0…10В (максимальное значение ±15В); 0…20мА, 4…20мА, ±20мА (максимальное значение ±30мА). Разрешение входов составляет 16 бит, время обработки 500 мкс на 4 канала. Каналы модуля изолированы от клемм питания. Подключение проводников производится с помощью зажимных клемм. GR10 – серия дистанционных модулей расширения … Модуль GR10-4ADE-INT

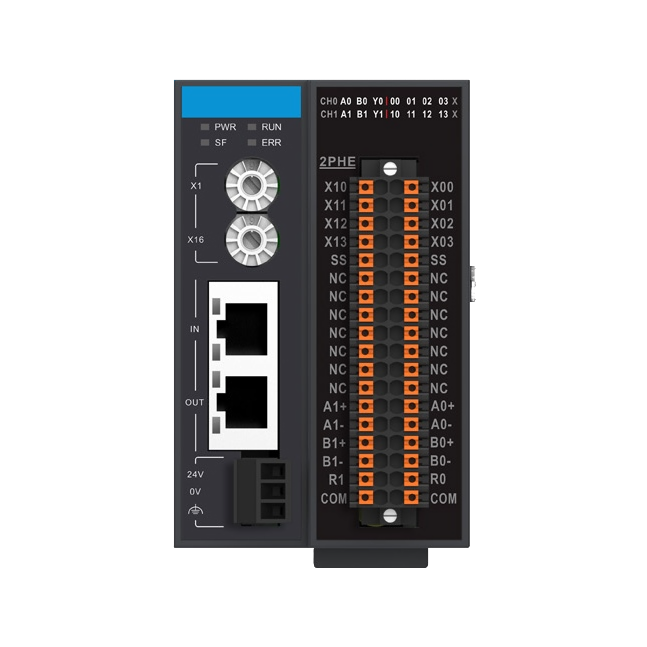

Модуль GR10-2PHE-INT
Питание модуля 24В DC, потребление 250мА. 2 канала позиционирования, каждый из которых включает в себя: дифференциальный выход 5В (A, B; либо CW/CCW; либо импульсы + направление импульсов) – максимальная скорость до 4МГц, дискретный выход общего назначения 5В – 24В, 0,5А (NPN), 4 дискретных входа 24В общего назначения (NPN, PNP). Подключение проводников производится с помощью съёмных … Модуль GR10-2PHE-INT

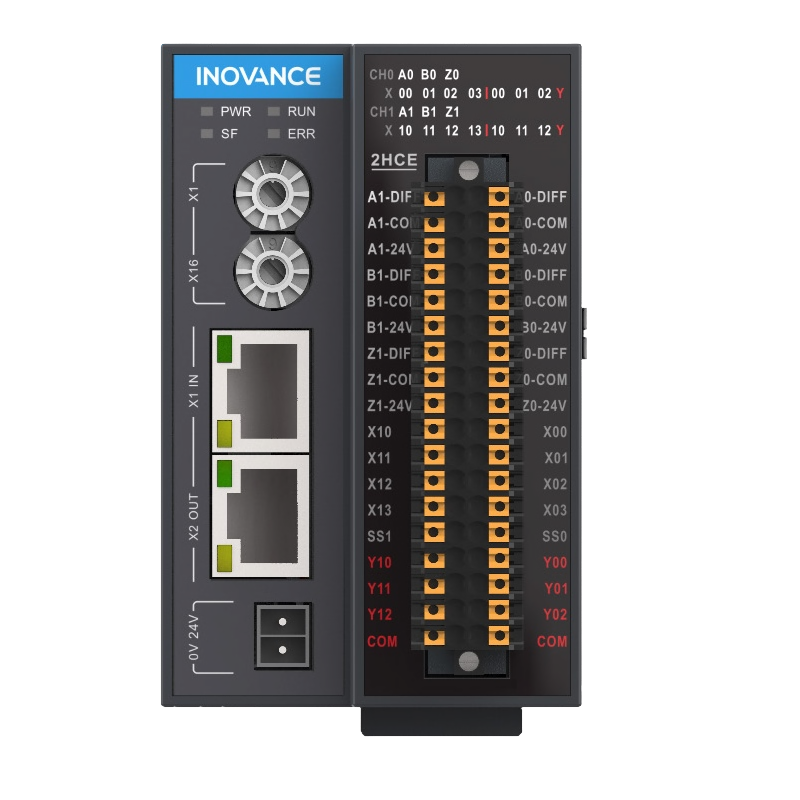

Модуль GR10-2HCE-INT
Питание модуля 24В DC, потребление 250мА. 2 канала высокоскоростных счетчиков, каждый из которых включает в себя: дифференциальные входы стандарта RS-422-A (A, B, Z) – максимальная скорость до 800Кбит, высокоскоростные одиночные входы 24В (A, B, Z) – максимальная скорость до 200КГц, 2 дискретных входа 24В для подключения высокоточных сенсорных датчиков (NPN, PNP), 2 дискретных входа 24В … Модуль GR10-2HCE-INT

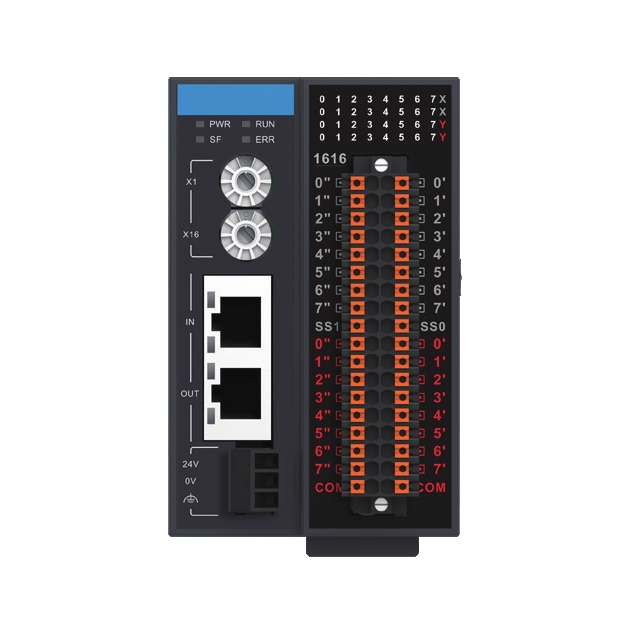

Модуль GR10-1616ETNE-INT
16 дискретных входов Рабочее напряжение дискретных входов 24В DC, максимальное 30В. Напряжение включения 15В, отключения 5В. Дискретные входы оснащены аппаратным фильтром помех, длительностью 10 мс. Общий проводник выведен на отдельные клеммы, что позволяет изменять схему подключения Sink или Source (NPN или PNP). Также в модуль встроены 16 транзисторных выходов типа NPN. 16 дискретных выходов Рабочее … Модуль GR10-1616ETNE-INT
Модуль GR10-0808ETNE-INT
8 дискретных входов Питание модуля 24В постоянного тока, потребление 300мА. На борту имеются 8 дискретных входов. Рабочее напряжение входов 24В постоянного тока, максимальное 30В. Напряжение включения 15В, отключения 5В. Дискретные входы оснащены аппаратным фильтром помех, длительностью 10 мс. Общий проводник выведен на отдельные клеммы, что позволяет изменять схему подключения Sink или Source (NPN или PNP). … Модуль GR10-0808ETNE-INT
