ПЛК SIMATIC S7-1500

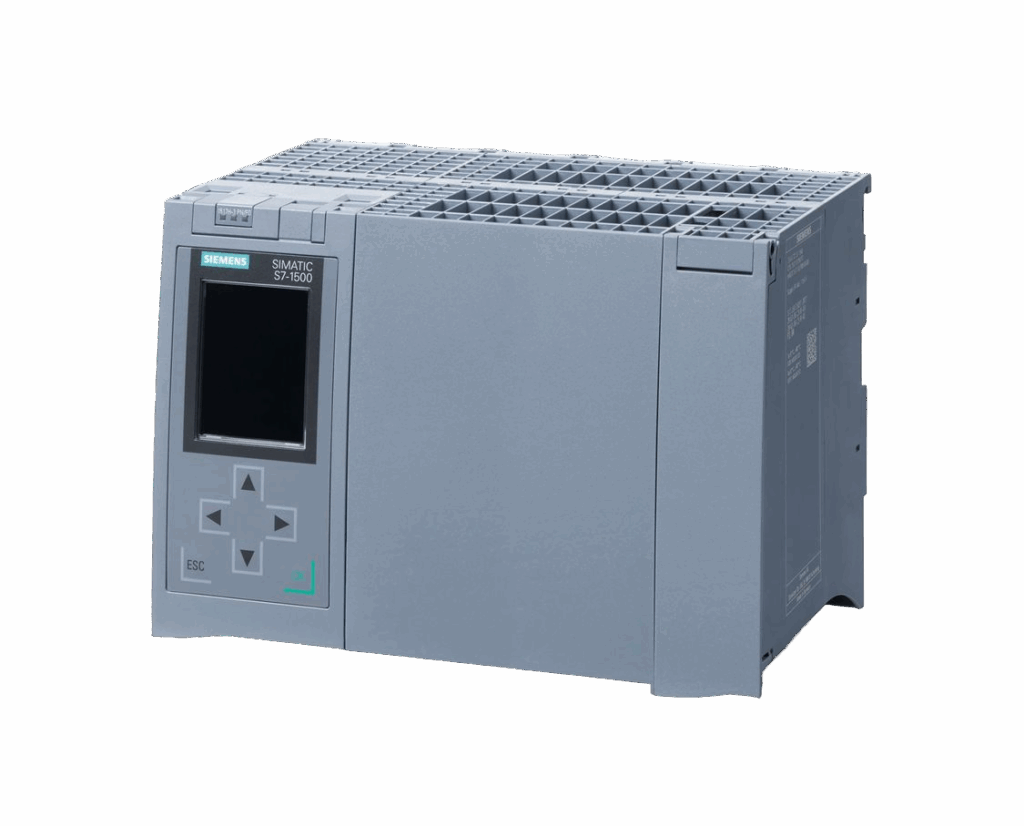

SIMATIC S7-1500

Универсальный модульный программируемый контроллер для автоматизации циклических процессов во всех секторах промышленного производства.

Программируемые контроллеры S7-1500 выпускаются в двух исполнениях:

SIMATIC S7-1500 для эксплуатации в стандартных промышленных условиях:

•           монтаж в шкафы управления внутренней установки;
• отсутствие конденсата;
• диапазон рабочих температур от 0 до +60 °С.

SIPLUS extreme S7-1500 для эксплуатации в тяжелых промышленных условиях:

•           монтаж в шкафы управления внутренней или наружной установки;
• возможность появления конденсата и льда на печатных платах и электронных компонентах;
• наличие в воздухе химически, биологически и механически активных веществ;
• диапазон рабочих температур от -25 до +70 °C или от -40 до +70 °C.

Программируемый контроллер S7-1500 имеет модульную конструкцию и позволяет использовать в своем составе:

•          Модуль центрального процессора (CPU), предназначенный для выполнения программы пользователя, управления всеми узлами контроллера и компонентами системы распределенного ввода-вывода.
• Сигнальные модули (SM), предназначенные для ввода и вывода дискретных и аналоговых сигналов с различными электрическими и временными параметрами.
• Технологические модули (TM), предназначенные для решения задач скоростного счета и позиционирования.
• Коммуникационные модули (CM/ CP), предназначенные для увеличения количества коммуникационных интерфейсов контроллера и выполнения обмена данными через промышленные сети PROFINET, Industrial Ethernet и PROFIBUS, а также через непосредственные соединения на основе последовательных интерфейсов.

При необходимости контроллер может дополняться:

•          Системными блоками питания (PS), предназначенными для питания электроники модулей контроллера через его внутреннюю шину, если мощности встроенного в CPU блока питания для этой цели недостаточно.
• Блоками питания нагрузки (PM), предназначенными для подключения к питающей сети ~120/230 В и формирования выходного напряжения =24 В.

Однотипные периферийные модули (SM, CM) делятся на классы, отличающиеся поддержкой различного набора функций:

•         Модули класса BA (Basic) относительно простые и недорогие компоненты без диагностики параметров.
• Модули класса ST (Standard) с поддержкой диагностических функций на уровне модуля. Класс точности для аналоговых модулей равен 0.3 %.
• Модули класса HF (High Feature) с поддержкой диагностических функций на уровне каждого канала. Класс точности для аналоговых модулей равен 0.1 %. Повышенная стойкость к воздействию помех, повышенная прочность электрической изоляции.
• Модули класса HS (High Speed) с малыми временами фильтрации сигналов и короткими временами преобразования. Например, аналоговые модули с временем преобразования 125 мкс на 8 каналов.
