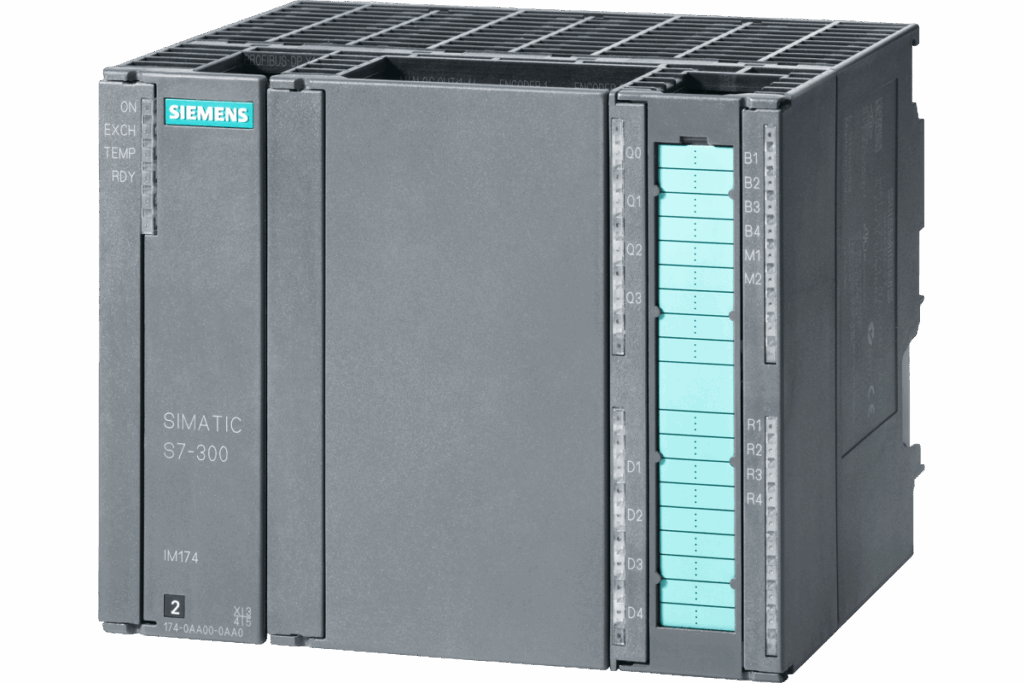

ПЛК SIMATIC S7-300

SIMATIC S7-300

Модульный программируемый контроллер SIMATIC S7-300 ориентирован на построение систем управления относительно низкой и средней степени сложности.

Широкий спектр центральных процессоров стандартного и специального назначения:

• SIMATIC S7-300 на базе стандартных центральных процессоров
• SIMATIC S7-300С на базе компактных центральных процессоров с набором встроенных входов и выходов
• SIMATIC S7-300F на базе F-CPU для построения систем автоматики безопасности и противоаварийной защиты с одновременной поддержкой стандартных функций управления.
• SIMATIC S7-300T на базе T-CPU ориентированные на решение задач позиционирования и управления перемещением
• SIPLUS S7-300 — универсальные программируемые контроллеры для эксплуатации в тяжелых промышленных условиях, базирующиеся на функциональных возможностях контроллеров SIMATIC S7-300. Расширенный диапазон рабочих температур (-25 … +60°C), более высокая стойкость к вибрационным и ударным нагрузкам, работа в средах, содержащих агрессивные примеси и газы.

Система автоматизации S7-300 имеет модульную конструкцию:

• Модуль центрального процессора (CPU):
• В составе S7-300 может использоваться широкая гамма CPU различной производительности, включая CPU с встроенными входами/ выходами и соответствующим набором функций, а также CPU с встроенными интерфейсами PROFIBUS DP, PROFINET и PtP.
• Сигнальные модули (SM) для ввода и вывода дискретных и аналоговых сигналов.
• Коммуникационные процессоры (CP) для подключения к промышленным сетям и обслуживания PtP соединений.
• Функциональные модули (FM) для решения задач скоростного счета, позиционирования и управления перемещением, ПИД регулирования и т.д.

При необходимости в составе S7-300 могут использоваться:

• Блоки питания (PS) для подключения SIMATIC S7-300 к сети переменного тока ~120/230 B.
• Интерфейсные модули (IM) для построения многорядных конфигураций контроллера и выполнения обмена данными между базовой стойкой и стойками расширения.
  Один контроллер SIMATIC S7-300 способен обслуживать до 32 модулей, установленных в одной базовой и до трех стойках расширения. Все модули работают с естественным охлаждением и должны устанавливаться в шкафы управления.
• Модули семейства SIPLUS для тяжелых условий эксплуатации:
  Диапазон рабочих температур от -25 до +60 °C, высокий уровень влажности, появление конденсата и обледенение печатных плат. Могут использоваться на транспортных средствах или вне зданий в шкафах со степенью защиты IP20, обеспечивающих защиту от прямого воздействия солнечного света и дождя. Кондиционируемые шкафы управления со степенью защиты IP65 в этом случае не нужны.
