Модули ввода/вывода GL10/GL20

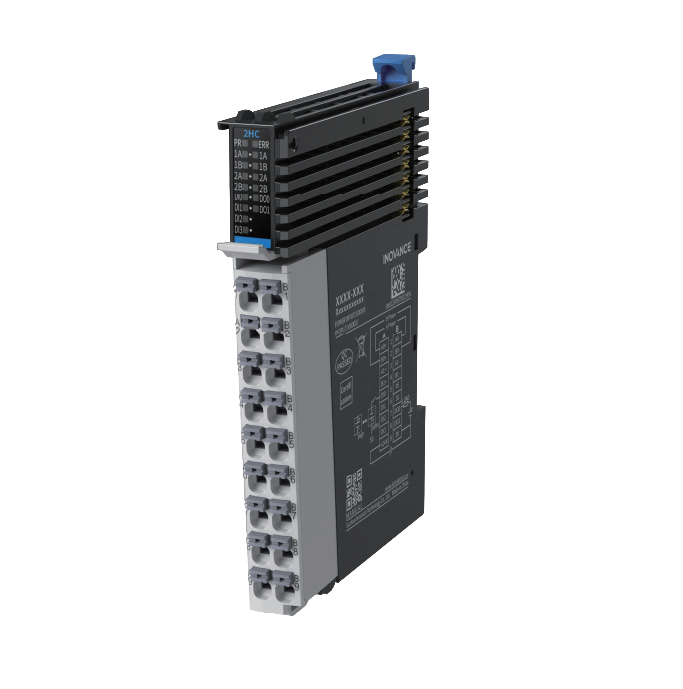

GL20-2HC-INT Модуль ввода. 2х канальный счетный модуль AB

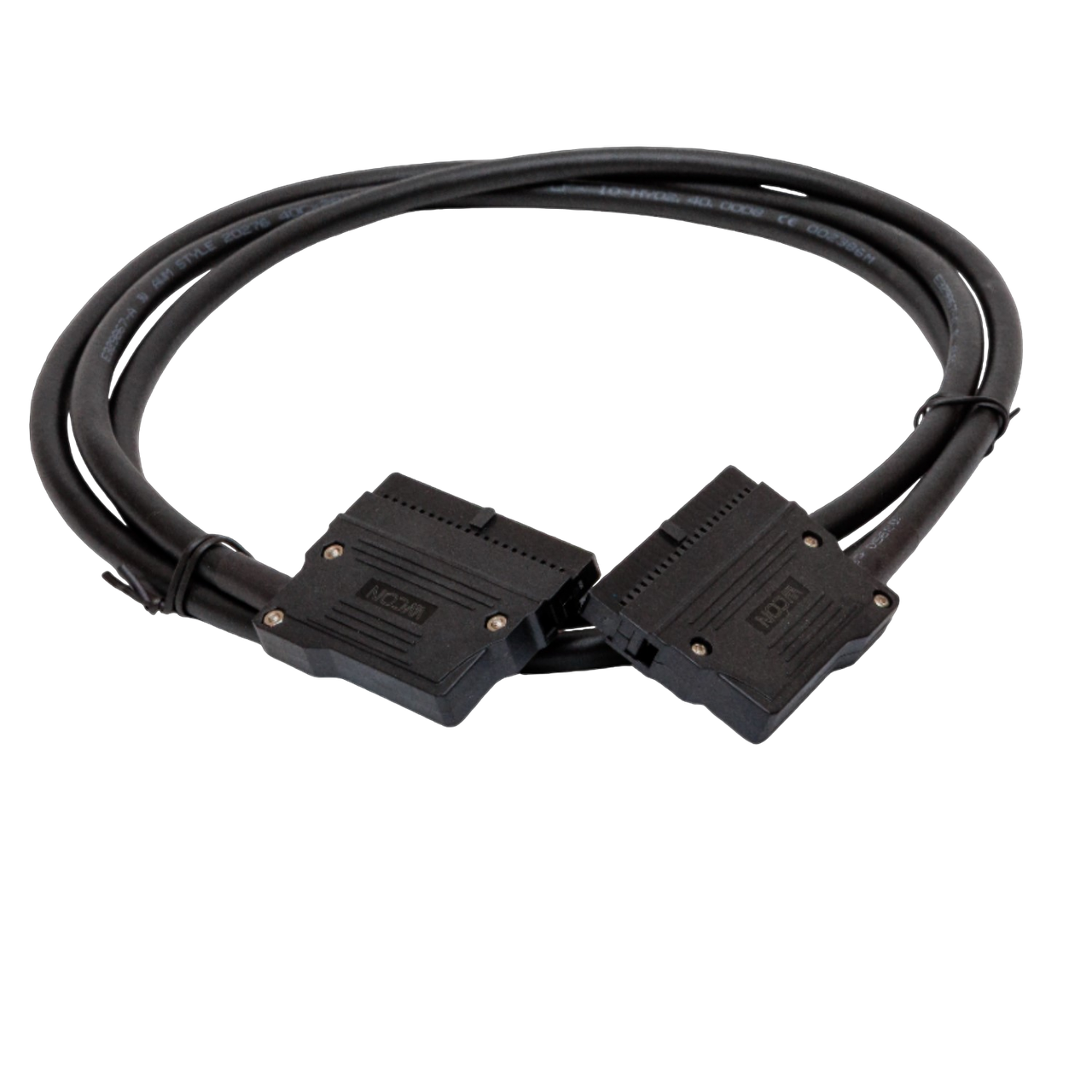

Выносной кабель с разъемом для модулей расширения для модуля GL20-3232ETN-M Необходим для соединения модуля расширения GL20-3232ETN-M с выносным клеммником T024-K Длина 2 м

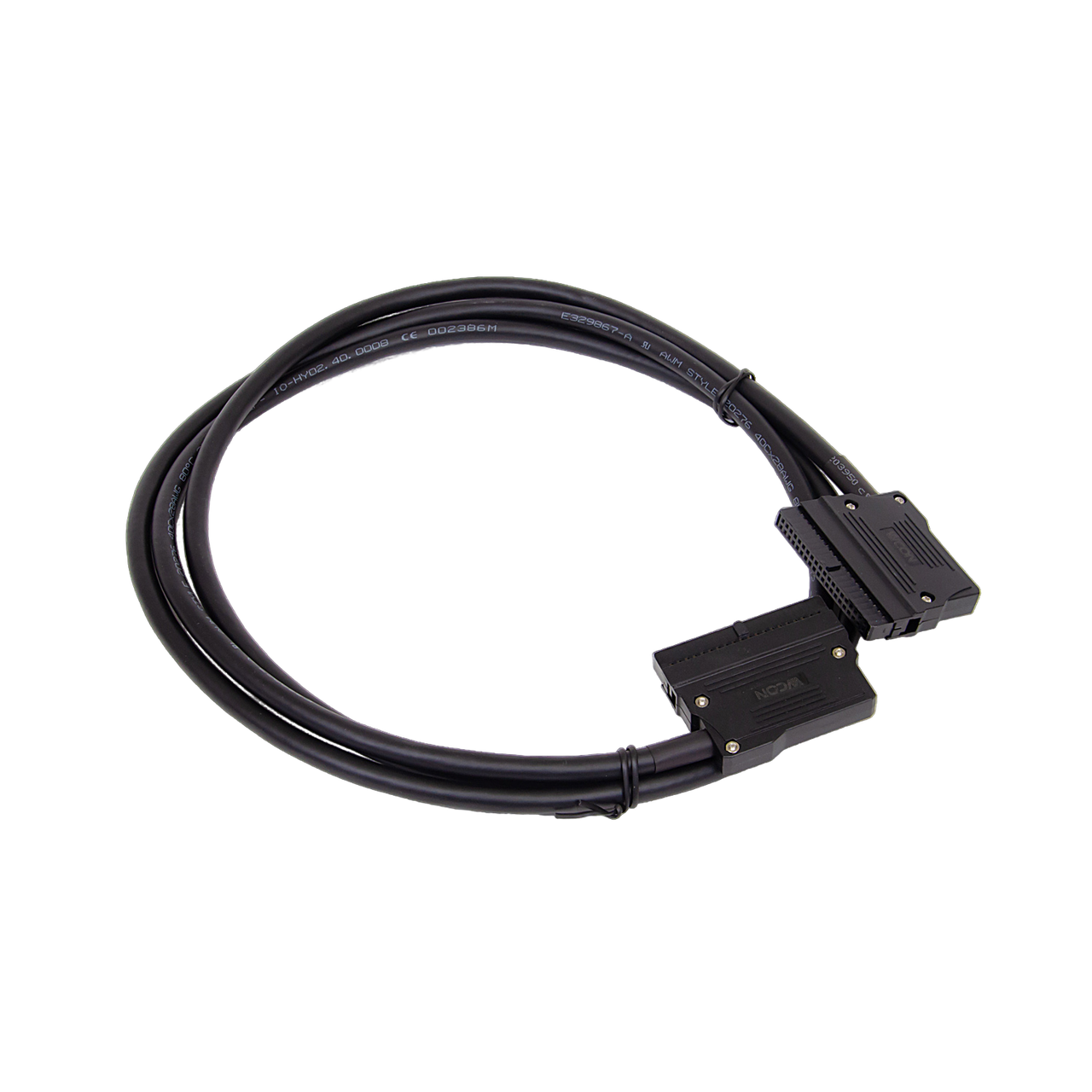

Выносной кабель с разъемом для модулей расширения. Необходим для соединения модуля расширения GL20-3232ETN-M с выносным клеммником T024-K Длина 0,5 м

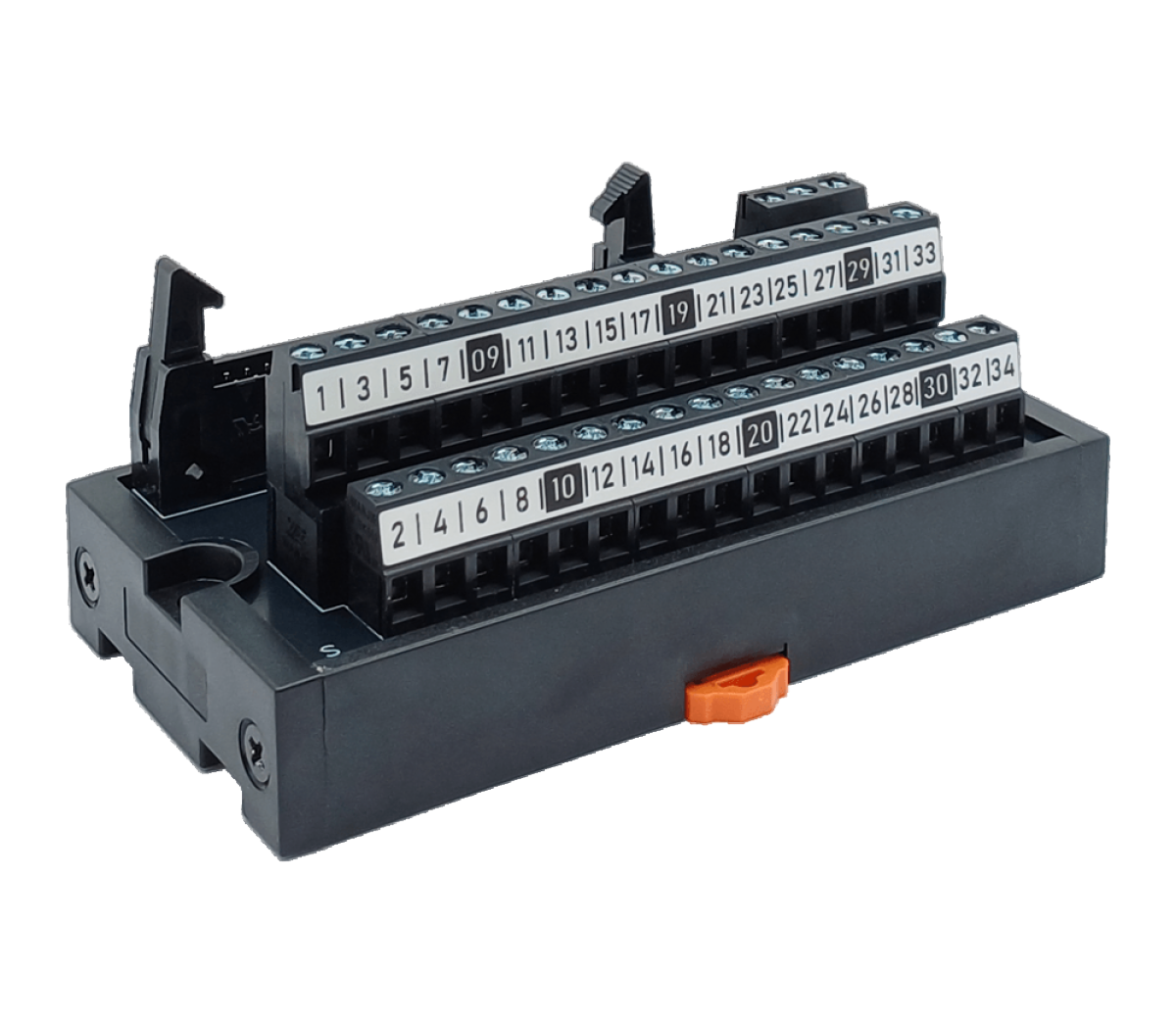

Винтовой шинный клеммник для модуля GL20-3232ETN-M, ПЛК AM серии Необходим для подключения входных/выходных сигналов к модулю расширения GL20-3232ETN-M, ПЛК AM серии

GL10 – серия модулей расширения входов – выходов для ПЛК серии H3U и H5U. Устанавливаются непосредственно на ПЛК или на удалённый модуль каплера. Каплер позволяет использовать локальные модули GL10 как удалённые. В составе ПЛК H3U функционал каплера GL10-RTU-COP (CANopen) ограничен поддержкой только следующих модулей расширения: GL10-1600END, GL10-0016ER, GL10-0016ETP, GL10-0016ETN, GL10-4AD, GL10-4DA. В ПЛК H5U используется … Модуль GL10-RTU-ECTA-INT

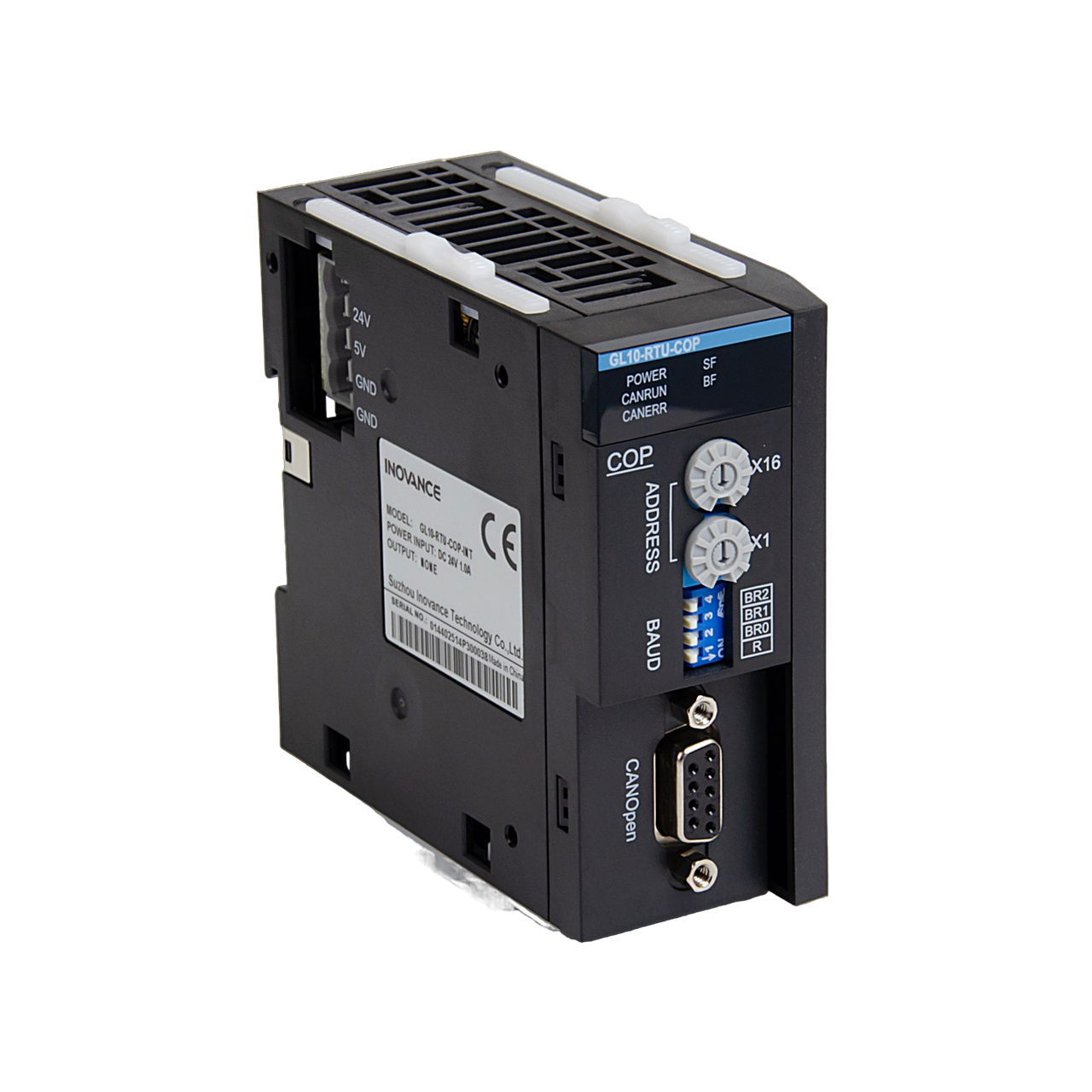

Коммуникационный модуль, он же экспертный модуль — приёмник, он же каплер. Служит для удаленного подключения модулей расширения входов-выходов GL10 по шине CANopen. В ПЛК H3U интерфейс CANopen встроен, поэтому модуль подключается напрямую к ПЛК. Подключение CANopen со стороны модуля осуществляется через разъём DB9, а со стороны H3U с помощью съёмного винтового клеммника. Каплер поддерживает установку … Модуль GL10-RTU-COP-INT

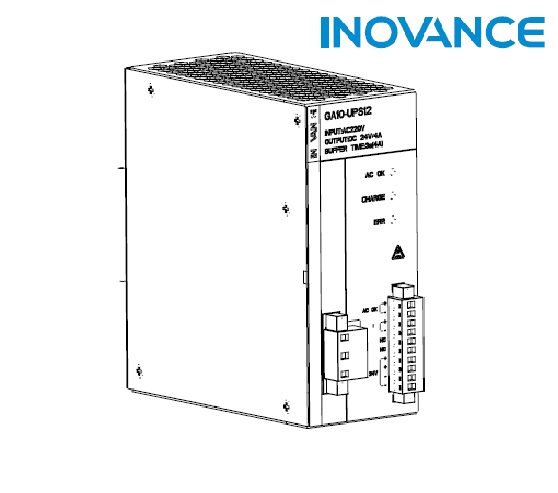

Блок питания служит в качестве источника бесперебойного питания постоянного тока, обеспечивающего непрерывное питание при кратковременном отключении контроллеров серии AC, контроллеров серии AP и другого оборудования, которое невозможно отключить без предварительной настройки. Когда вход переменного тока отключен, устройство может обеспечить кратковременное бесперебойное электропитание за счет резервного накопления энергии. Это может не только защитить контроллер, но и … Блок питания GA10-UPS12

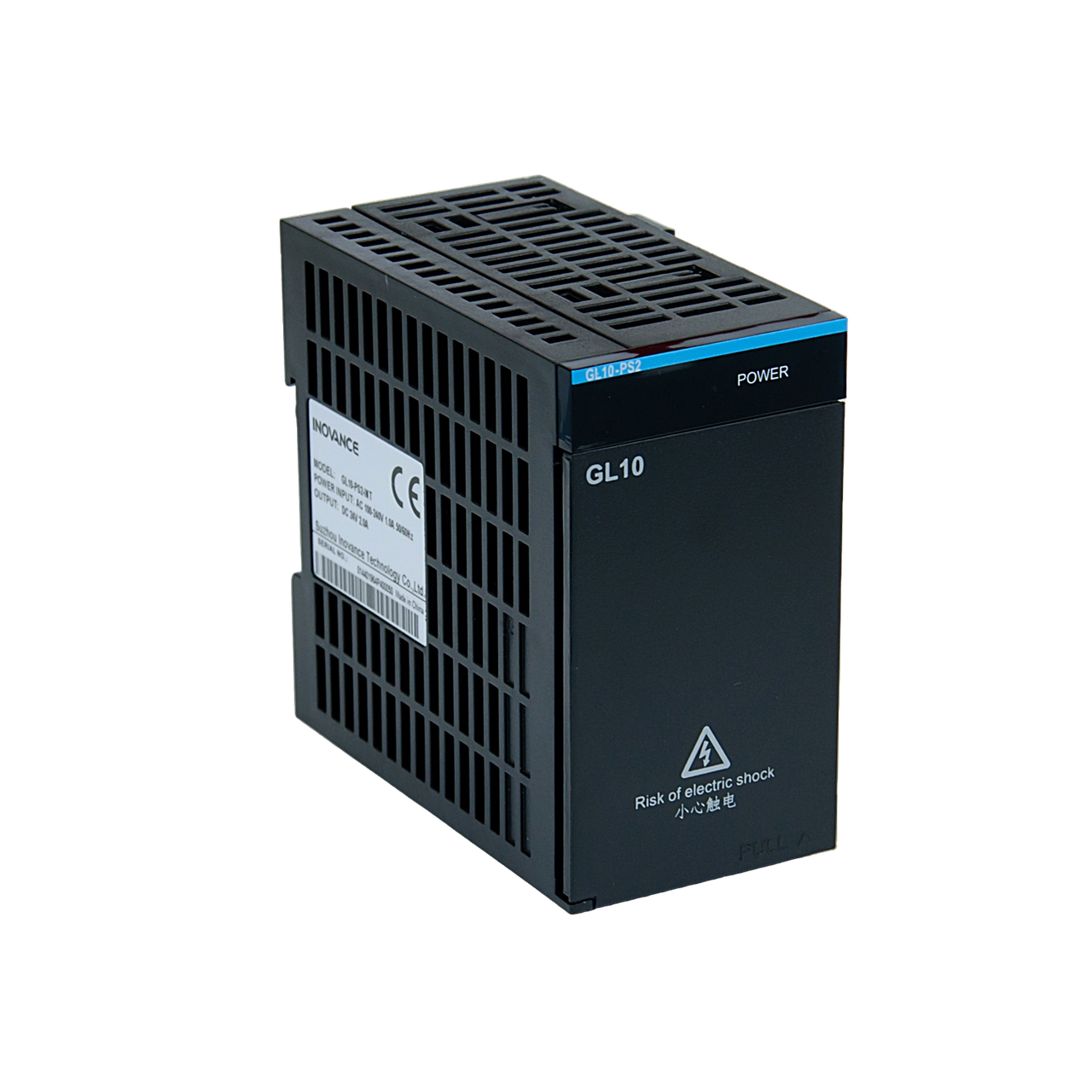

Блок питания GL10-PS2 Блок питания для ПЛК серии АМ 400/600, а также для удаленных корзин GL10-RTU-ECTA и GL10-RTU-COP Входное напряжение 100~240В переменного тока (-15%~+10%), частота 50/60Гц (-5%~+5%). Выходное напряжение 24В постоянного тока ±5%. Выходной ток до 2А, КПД выше 70%. Встроена защита от перегрузки, предохранитель. Максимальная температура окружающей среды при полной нагрузке – 55 °C. … Блок питания GL10-PS2-INT

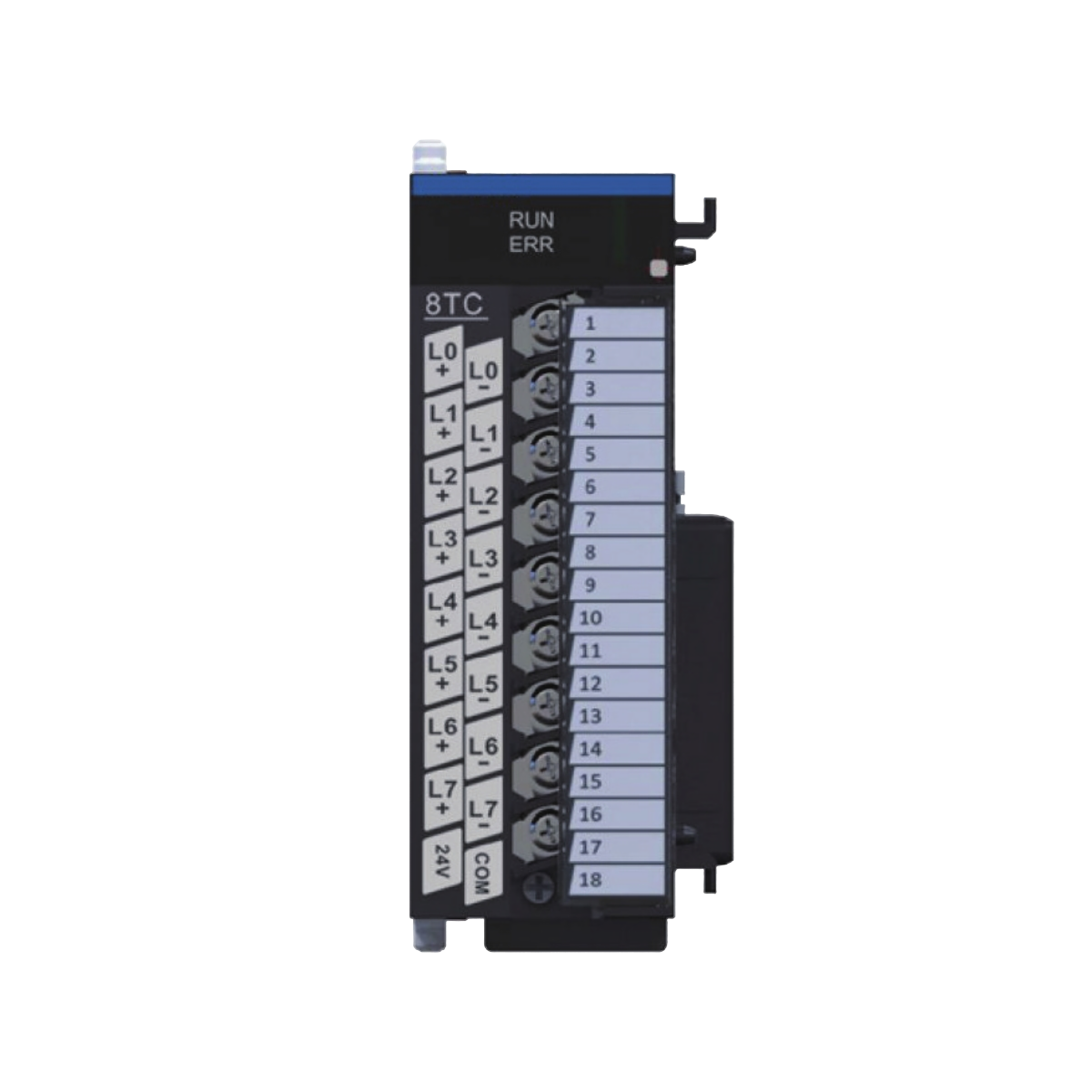

8 аналоговых входов для термопар Питание модуля 24В постоянного тока, потребление в составе станции 85мА. Типы термопар: B, E, J, K, N, R, S, T. Метод подключения двухпроводный. Разрешение входов составляет 24 бита, чувствительность 0,1 °C. Время выборки настраиваемое и может составлять от 250 до 1000мс. Фильтр сигнала также настраиваемый в диапазоне от 1 до … Модуль GL10-8TC-INT

4 аналоговых входа термопар Типы термопар: B, E, J, K, N, R, S, T. Метод подключения двухпроводный. Разрешение входов составляет 24 бита, чувствительность 0,1 °C. Время выборки настраиваемое и может составлять от 250 до 1000мс. Фильтр сигнала настраивается в диапазоне от 1 до 100с. Каналы модуля изолированы друг от друга и от клемм питания. Обеспечивает … Модуль GL10-4TC-INT

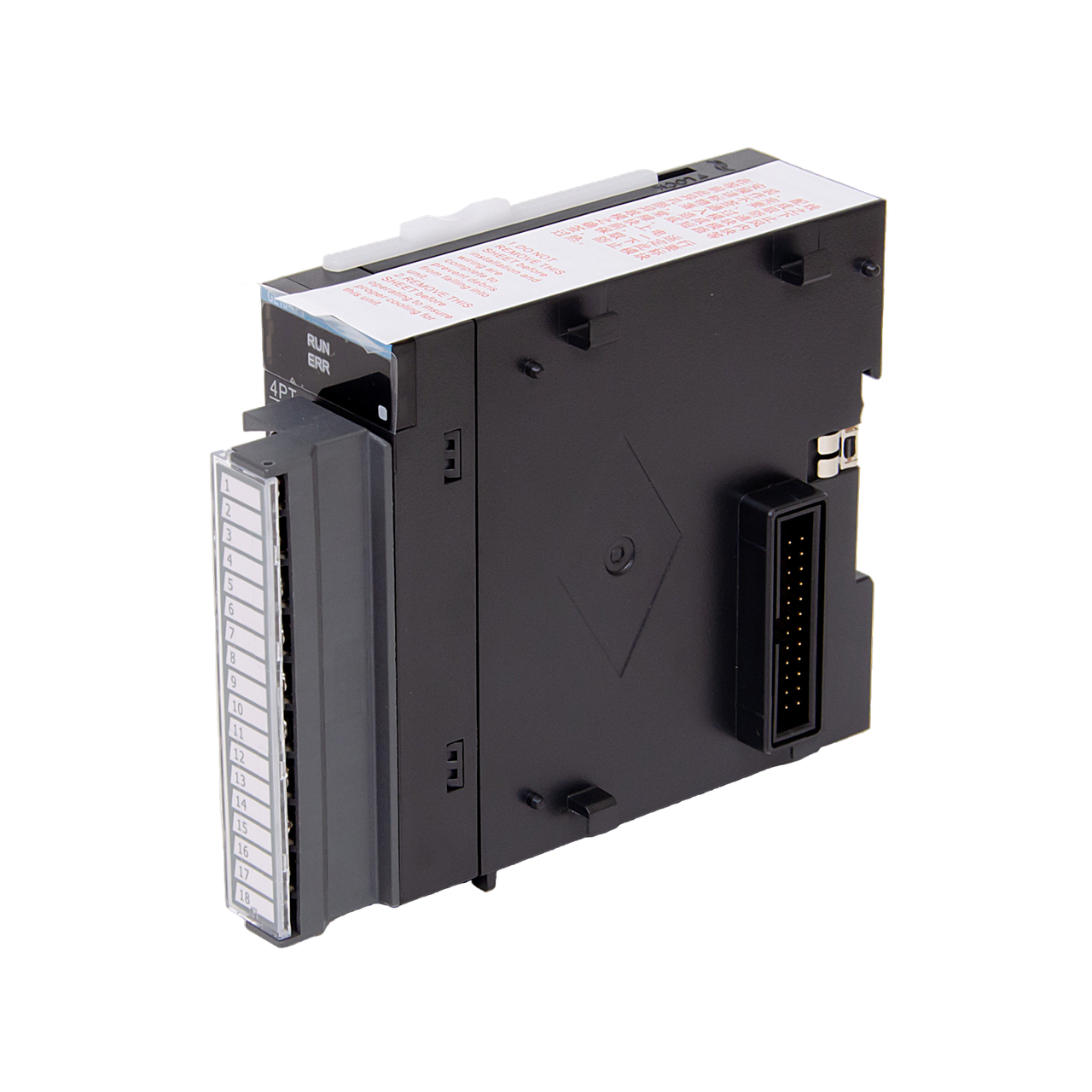

4 аналоговых входа для терморезисторов Типы терморезисторов: Pt100, Pt500, Pt1000, Cu100. Метод подключения двухпроводный либо трехпроводный. Разрешение входов составляет 24 бита, чувствительность 0,1 °C. Время выборки настраиваемое и может составлять от 250 до 1000мс. Фильтр сигнала настраивается в диапазоне от 1 до 100с. Каналы модуля изолированы друг от друга и от клемм питания. Подключение проводников … Модуль GL10-4PT-INT

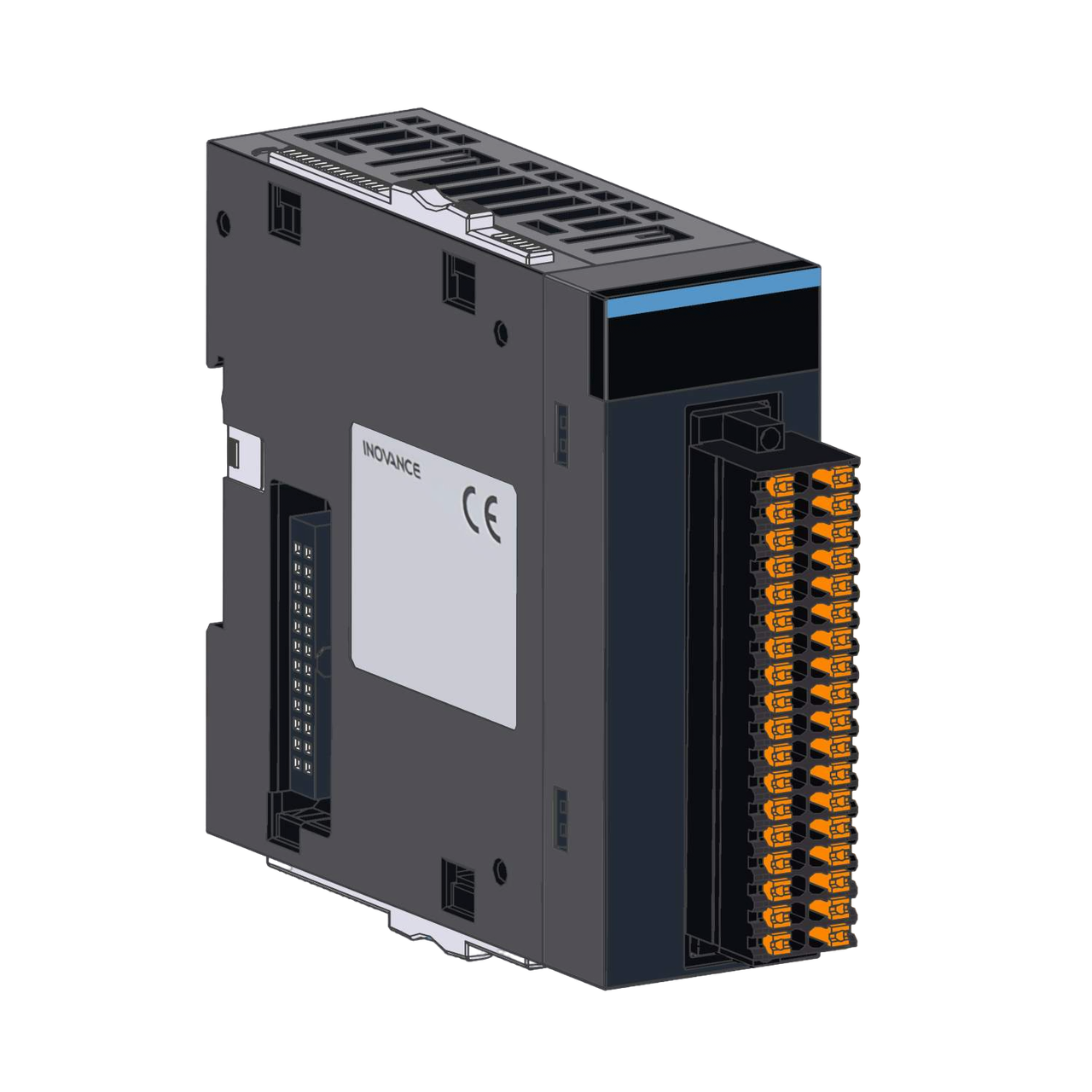

Питание модуля 24В постоянного тока, потребление в составе станции 150мА. На борту имеются 4 канала по 2 высокоскоростных выхода NPN до 200КГц. Скорость включения/отключения выходов составляет 1мкс, максимальный ток на выходе 0,5А. Режимы использования выходов: CW/CCW, либо импульсы + направление импульсов. Также модуль имеет 16 дискретных входов 24В, поддерживающие NPN и PNP подключения. Входы и … Модуль GL10-4PM-INT

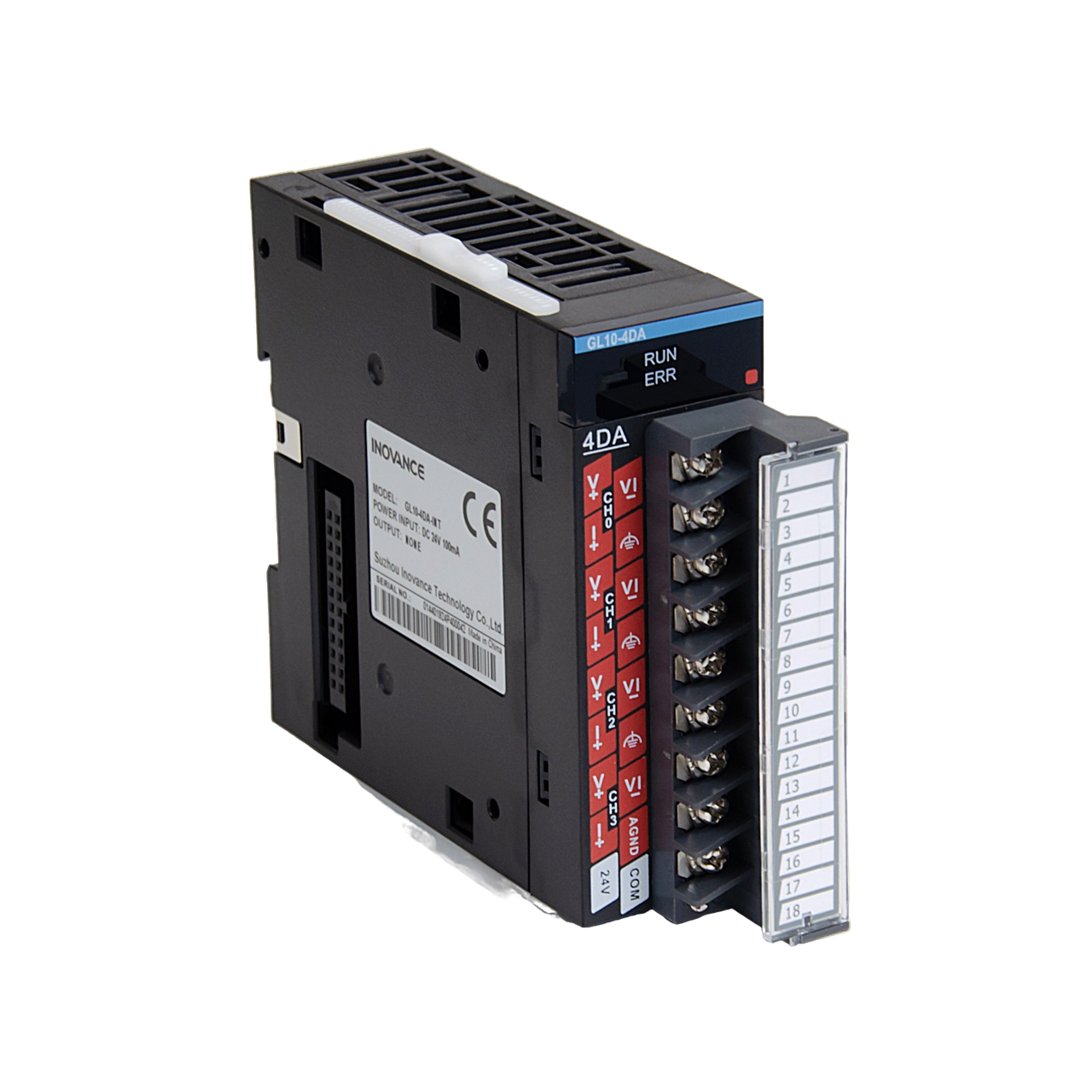

4 аналоговых выхода Типы и диапазоны выходных сигналов: ±5В; ±10В; +5В; +10В; 0мА — 20мА, 4мА — 20мА. Разрешение выходов составляет 16 бит, время выборки 1 мс. Каналы модуля изолированы от клемм питания. Защита от короткого замыкания выходного сигнала. Подключение проводников производится с помощью винтовых клемм, рекомендуемое сечение проводника 0,5-0,75мм2. Питание модуля 24В постоянного тока, … Модуль GL10-4DA-INT

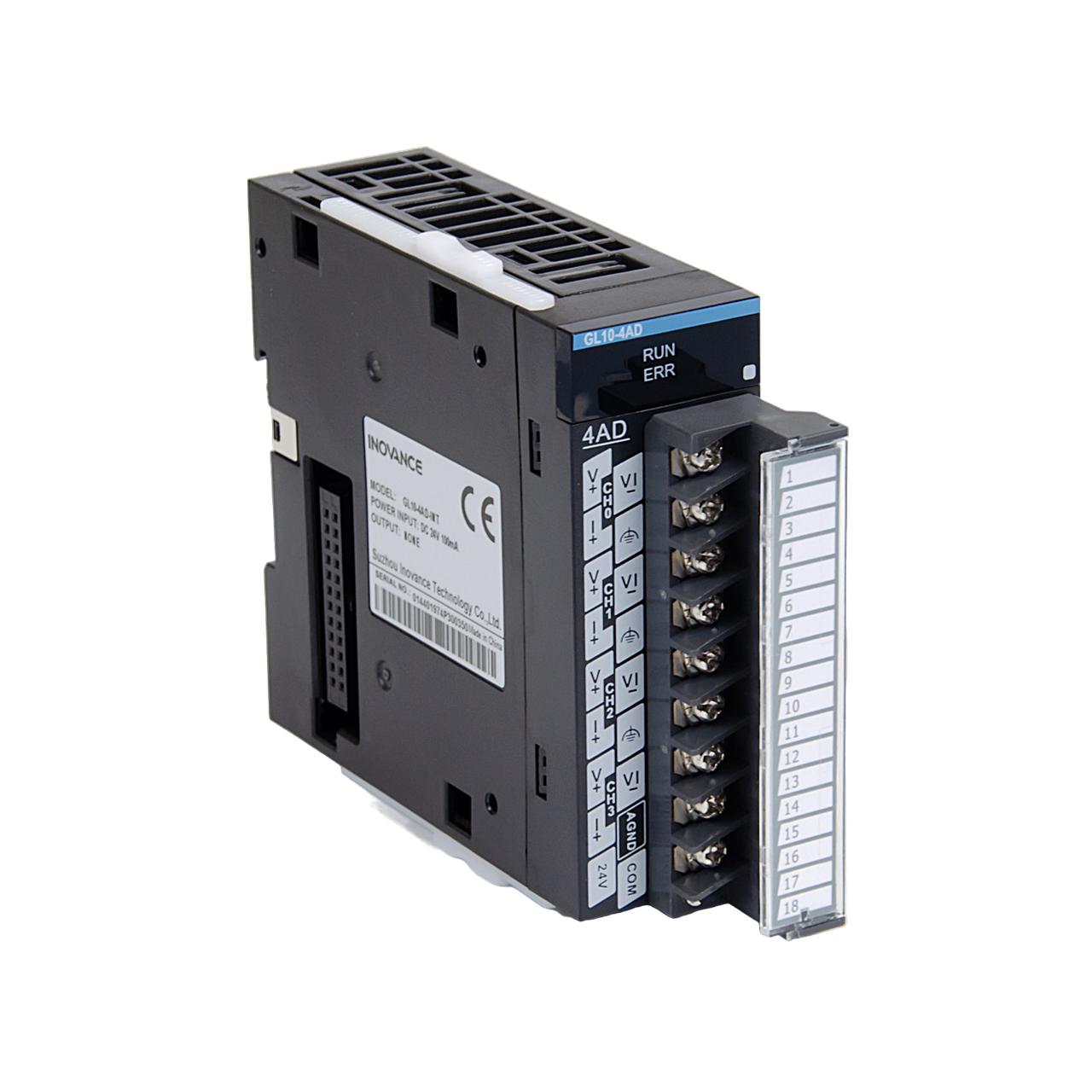

4 аналоговых входа Входные сигналы: ±5В; ±10В; 0…5В; 0…10В (максимальное значение ±15В); 0…20мА, 4…20мА, ±20мА (максимальное значение ±30мА). Разрешение входов составляет 16 бит, время выборки 1мс. Каналы модуля изолированы от клемм питания. Подключение проводников производится с помощью винтовых клемм, рекомендуемое сечение проводника 0,5-0,75мм2. Питание модуля 24В постоянного тока, потребление в составе станции 85мА. GL10 – … Модуль GL10-4AD-INT

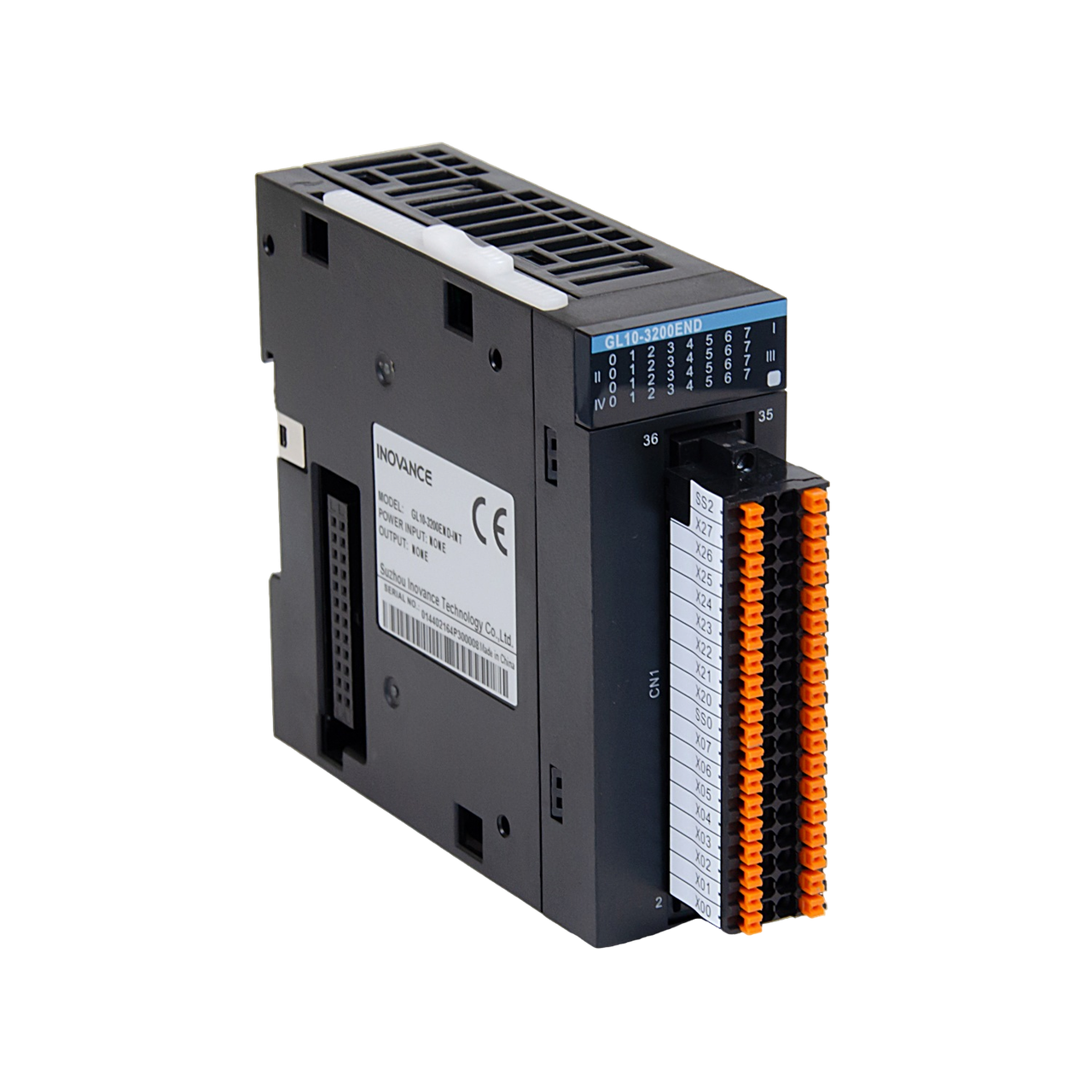

32 дискретных входа Рабочее напряжение входов 24В постоянного тока, максимальное 30В. Напряжение включения 19В, отключения 5В. Дискретные входы оснащены аппаратным фильтром помех, длительностью 10 мс. Общий проводник выведен на отдельные клеммы SS0, SS2 (NPN), SS1, SS3 (PNP). Входы оснащены оптоэлектронной гальванической развязкой и светодиодной индикацией состояния. Подключение проводников производится с помощью пружинных клемм. Питание модуля … Модуль GL10-3200-END-INT

Питание модуля 24В постоянного тока, потребление в составе станции 150мА. На борту 2 высокоскоростных дифференциальных выхода до 1МГц. Режимы использования выходов: CW/CCW, либо импульсы + направление импульсов. Также модуль имеет 8 дискретных входов 24В, поддерживающие NPN и PNP подключения. Входы и выходы модуля имеют оптоэлектронную гальваническую развязку. Подключение проводников производится с помощью съёмных пружинных клемм. … Модуль GL10-2PH-INT

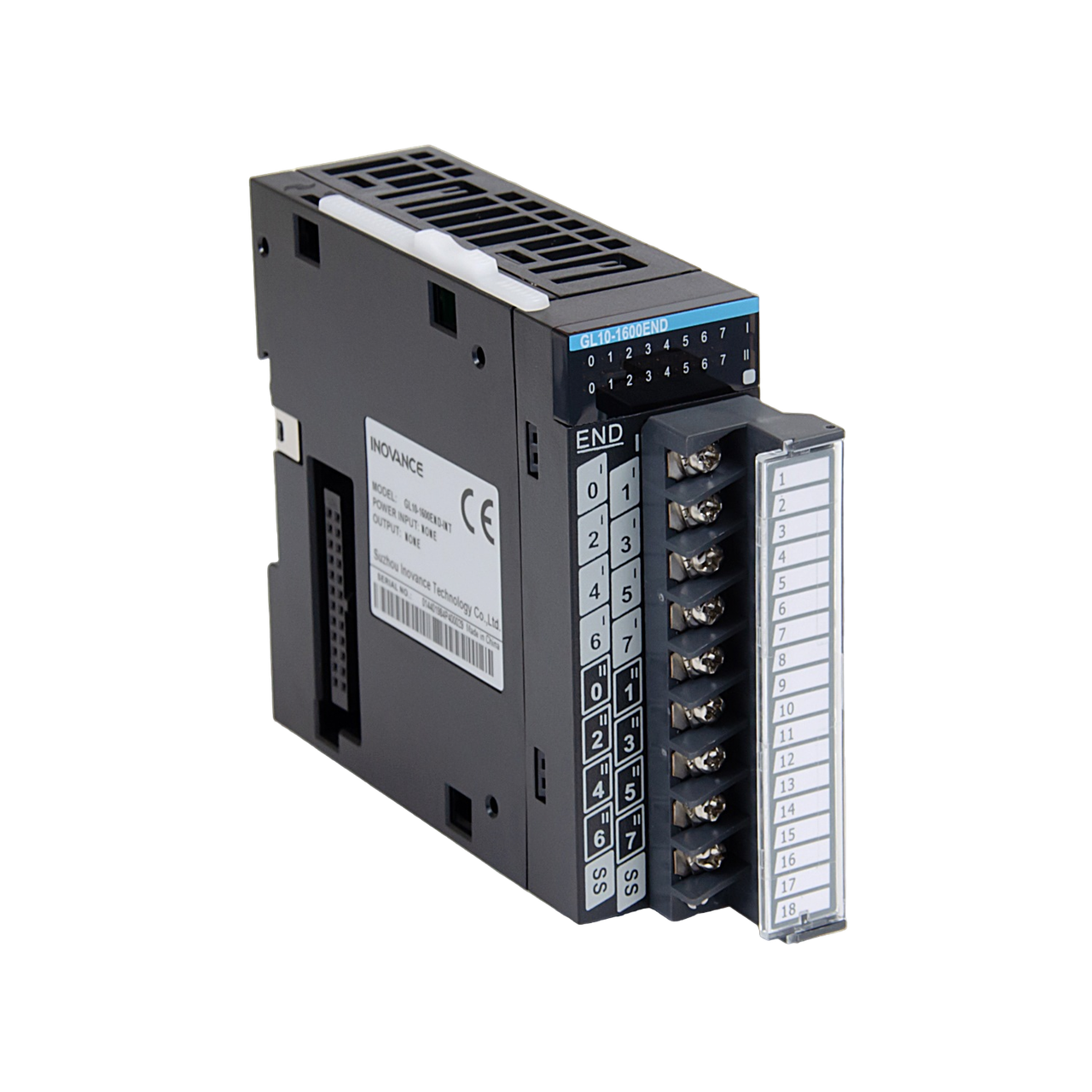

16 дискретных входов Рабочее напряжение входов 24В постоянного тока, максимальное 30В. Напряжение включения 15В, отключения 5В. Дискретные входы оснащены аппаратным фильтром помех, длительностью 10 мс. Общий проводник выведен на отдельную клемму «SS», что позволяет изменять схему подключения Sink или Source (NPN или PNP). Входы имеют оптоэлектронную гальваническую развязку и светодиодную индикацию состояния. Подключение проводников производится … Модуль GL10-1600-END-INT

32 дискретных транзисторных выхода типа NPN Рабочее напряжение выходов 12 — 24В постоянного тока. Выходы имеют оптоэлектронную гальваническую развязку и светодиодную индикацию состояния. Максимальный ток активной нагрузки 0,5А для одиночных выходов и 2А для объединенных в группу общим проводником. Максимальная мощность индуктивной нагрузки 12Вт при 24В DC. Подключение проводников производится с помощью зажимных клемм. Питание … Модуль GL10-0032-ETN-INT

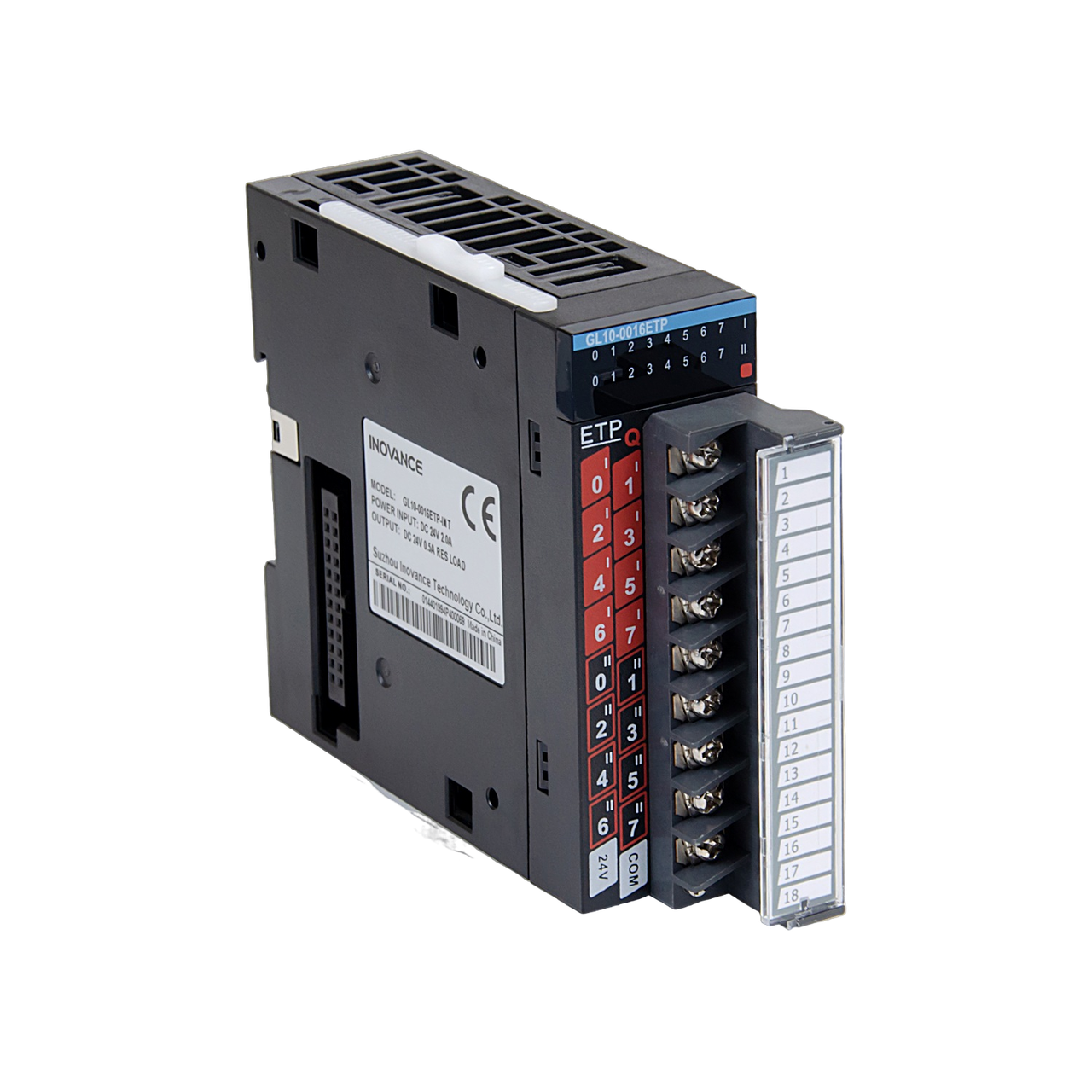

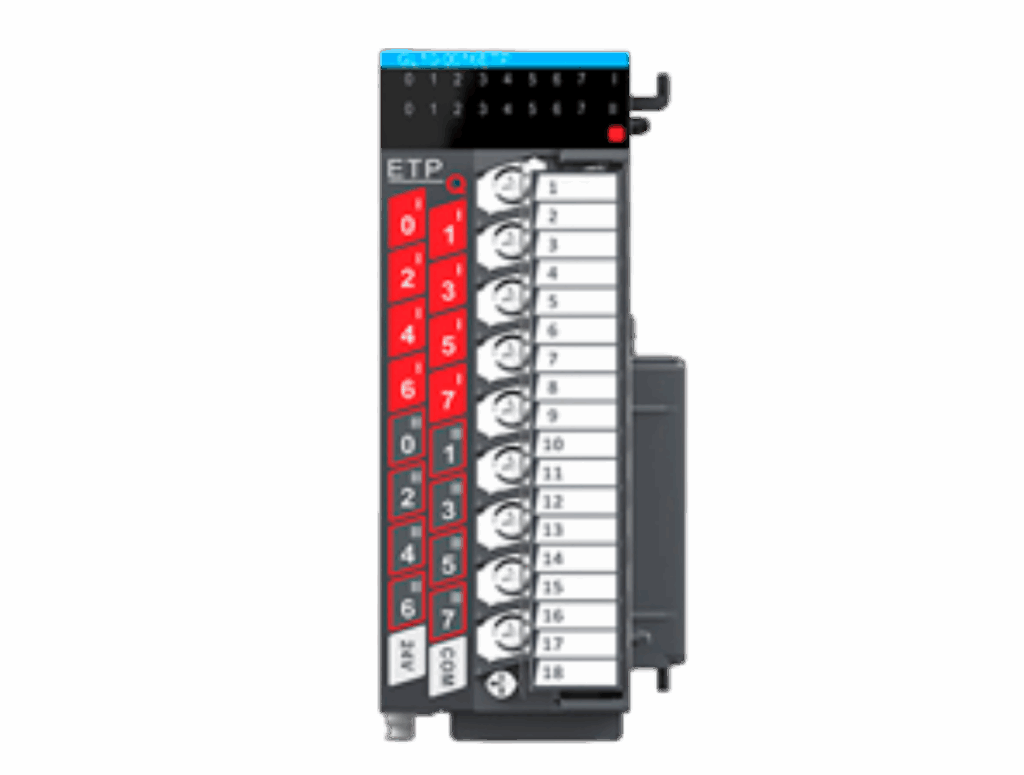

16 дискретных транзисторных выходов типа PNP Рабочее напряжение выходов 12…24В постоянного тока. Выходы имеют оптоэлектронную гальваническую развязку и светодиодную индикацию состояния. Максимальный ток активной нагрузки 0,5А для одиночных выходов и 2А для объединенных в группу общим проводником. Максимальная мощность индуктивной нагрузки 12Вт при 24В DC. Подключение проводников производится с помощью винтовых клемм, рекомендуемое сечение проводника … Модуль GL10-0016-ETP-INT

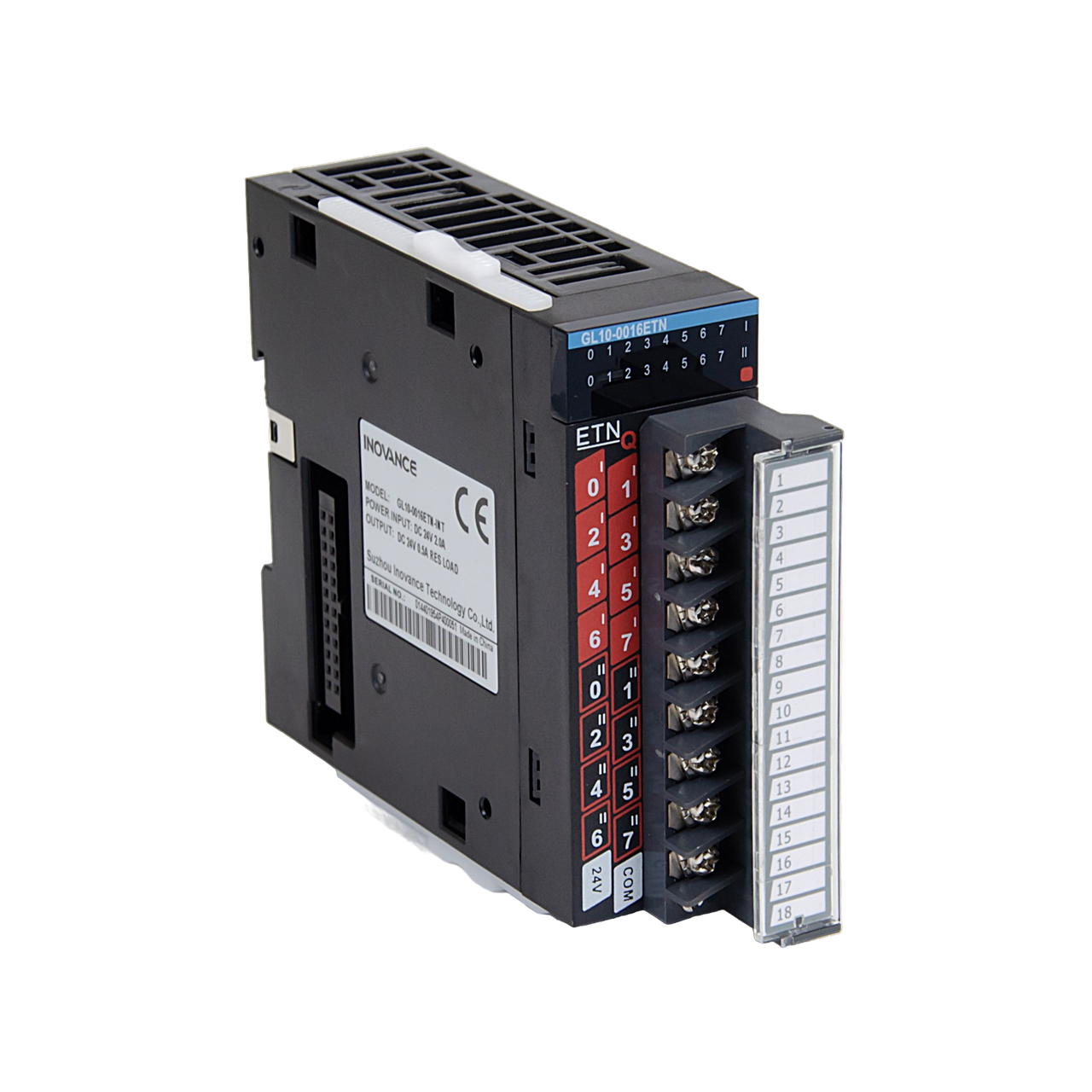

16 дискретных транзисторных выходов типа NPN Рабочее напряжение выходов 12 — 24В постоянного тока. Выходы имеют оптоэлектронную гальваническую развязку и светодиодную индикацию состояния. Максимальный ток активной нагрузки 0,5А для одиночных выходов и 2А для объединенных в группу общим проводником. Максимальная мощность индуктивной нагрузки 12Вт при 24В DC. Подключение проводников производится с помощью винтовых клемм, рекомендуемое … Модуль GL10-0016-ETN-INT

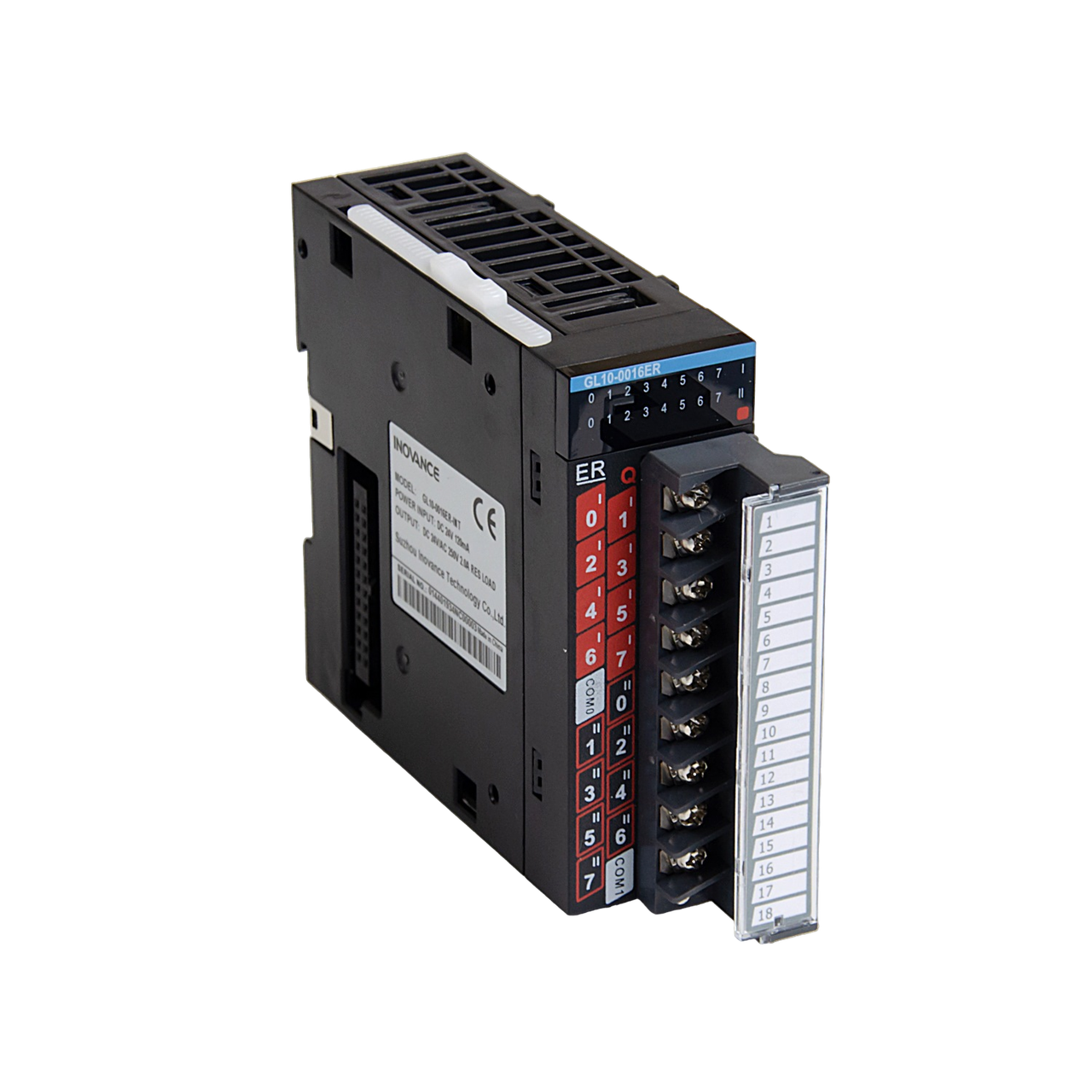

16 дискретных релейных выходов Рабочее напряжение контактов 220В переменного тока, до 30В постоянного. Выходы имеют светодиодную индикацию состояния. Максимальный ток активной нагрузки 2А для одиночных выходов и 16А для объединенных в группу общим проводником. Максимальный ток индуктивной нагрузки 1А для одиночных выходов и 8А для объединенных в группу общим проводником при напряжении 220В AC. Подключение … Модуль GL10-0016-ER-INT

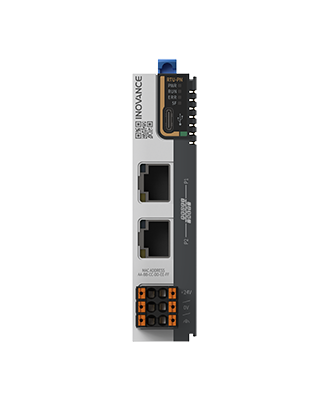

GL20-RTU-PN-INT   Коммуникационный модуль PROFINET. Подключение до 16 модулей расширения.

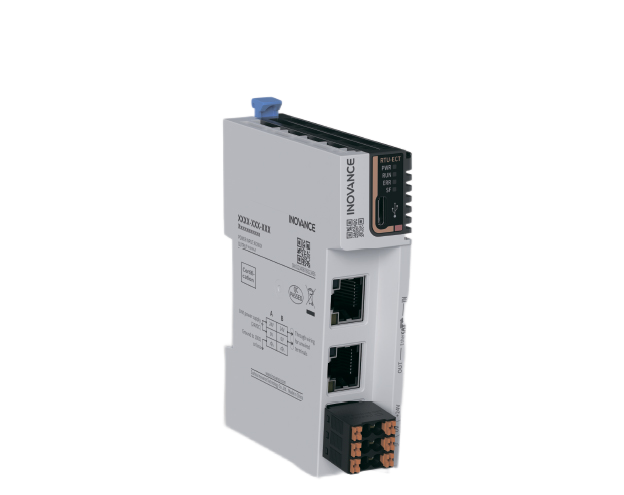

GL20-RTU-ECT32-INT Коммуникационный модуль EtherCAT slave. Подключение до 16 модулей расширения. Для подключения до 32 модулей требуется модуль GL20-PS2.

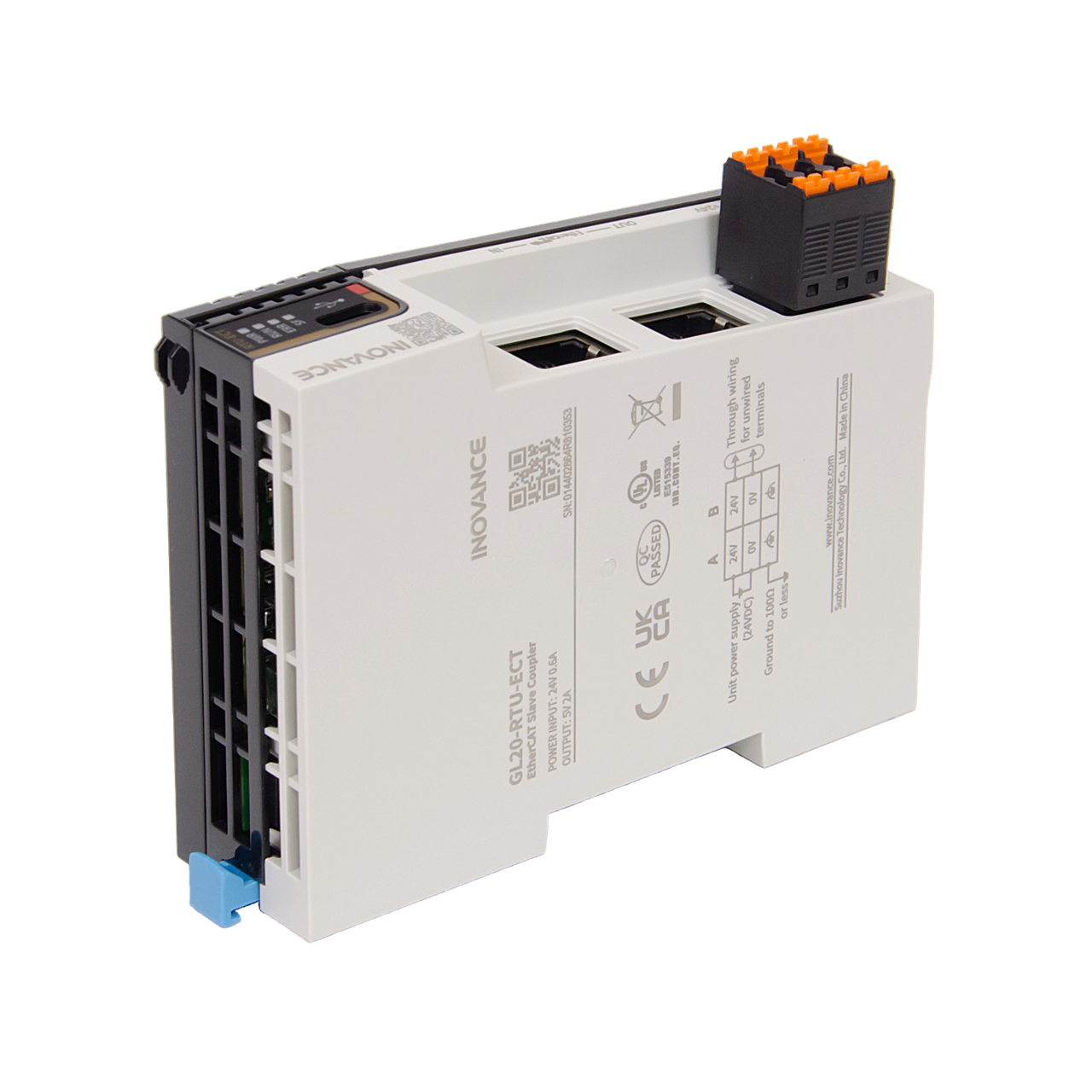

Коммуникационный модуль EtherCAT GL20-RTU-ECT-INT — удаленная периферия для ПЛК Inovance Современный, компактный коммуникационный модуль EtherCAT, поддерживает локальное подключение до 16 модулей расширения серии GL-20, предназначен для коммуникации удаленной корзины модулей расширения GL-20 с ПЛК Easy, AM, H5U.

GL20-PS2-INT Блок питания, обеспечивающий возможность поддержки до 32 модулей (обычно — 16)

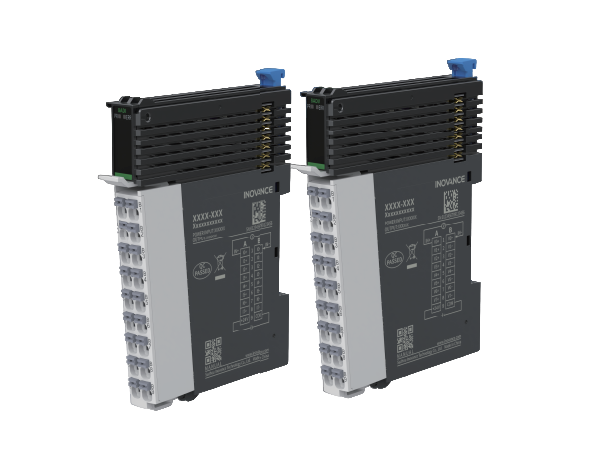

GL20-8ADV-INT, 8-канальный модуль аналоговых входов, ，0…10V, 0…5V，1…5V (разрешение 16 бит, Время выборки — 125 µs), пружинный клеммник.

GL20-8ADI-INT, 8-канальный модуль аналоговых входов, ，0…20mA, 4…20mA (разрешение 16 бит, Время выборки — 125 µs), пружинный клеммник.

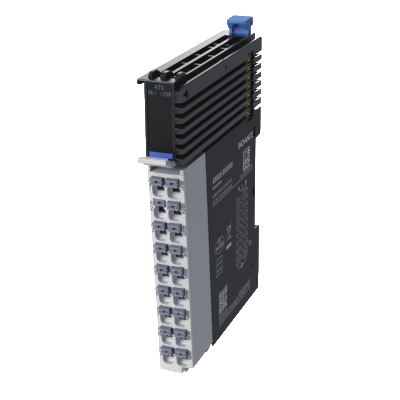

GL20-4TC-INT 4 x канальный термоустойчивый входной модуль измерения температуры (термопара: B,E,N,J,K,R,S,T), пружинный зажим проводов.

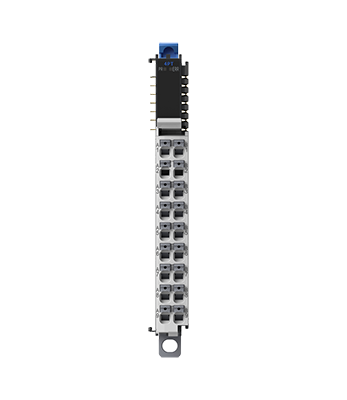

GL20-4PT-INT   4 x канальный модуль измерения температуры, термосопротивление тип: Pt100, Pt500, Pt1000, Cu100, KTY84, NTC5K, NTC10K.

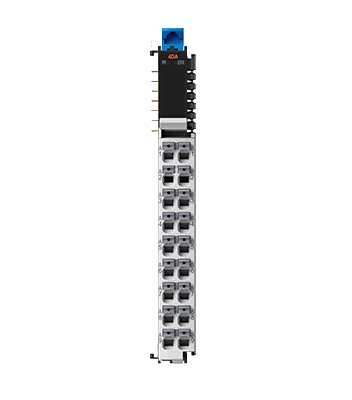

GL20-4DA-INT  4-канальный модуль аналоговых выходов (разрешение 16 бит, Время выборки — 250 µs), пружинный клеммник.

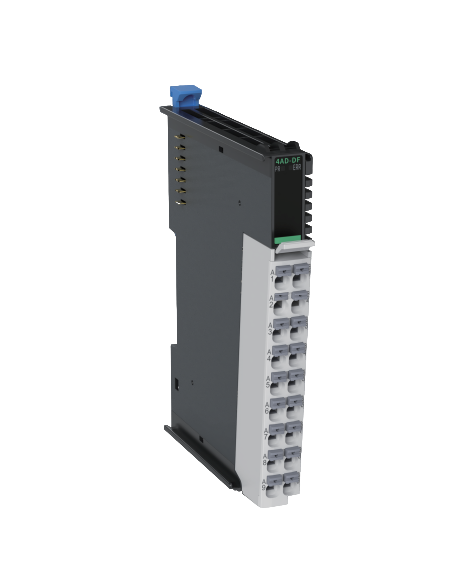

GL20-4AD-DF-INT 4-канальный аналоговый вход, дифференциальный сигнал, пружинный зажим проводов.

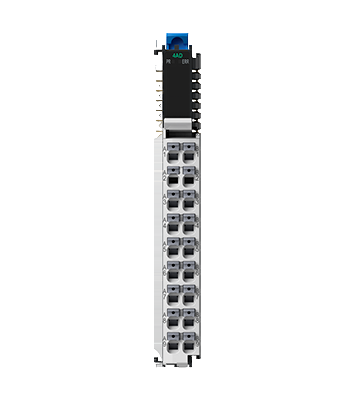

GL20-4AD-INT   4-канальный модуль аналоговых входов (разрешение 16 бит, Время выборки — 250 µs), пружинный клеммник.

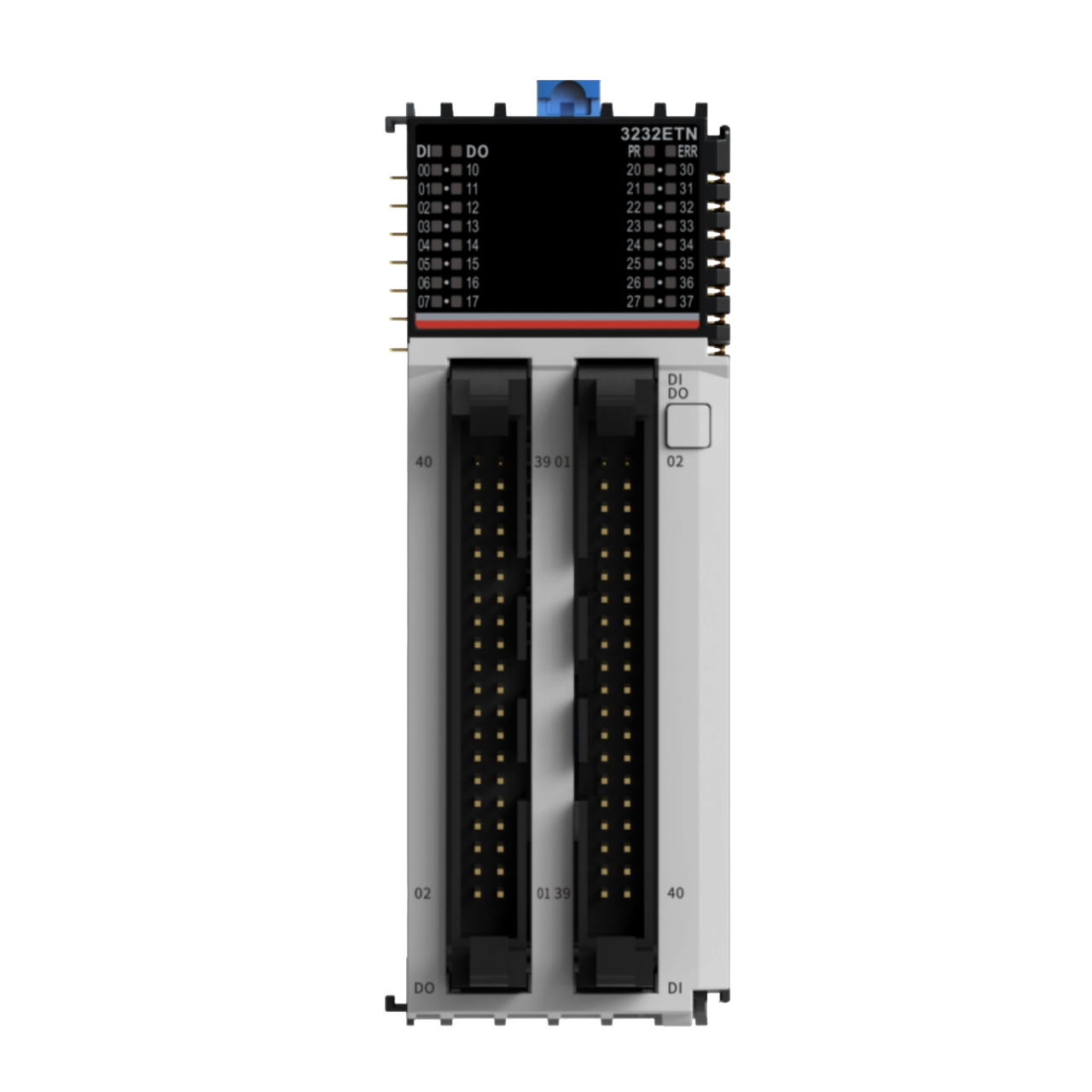

GL20-3232ETN-M-INT 32-канальный PNP)/NPN дискретный вход и 32-канальный NPN транзисторный выход, дополнительный соединительный кабель NEED или клеммы. Время отклика 100 µs. Входной фильтр от 0.25 мс до 32 мс.

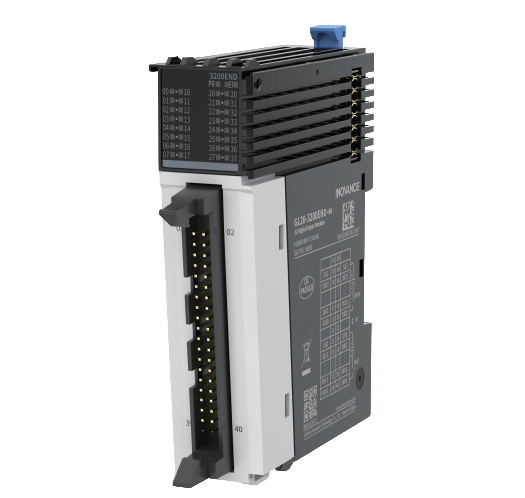

GL20-3200END-M-INT 32-канальный дискретный вход, дополнительный соединительный кабель NEED или клеммы.

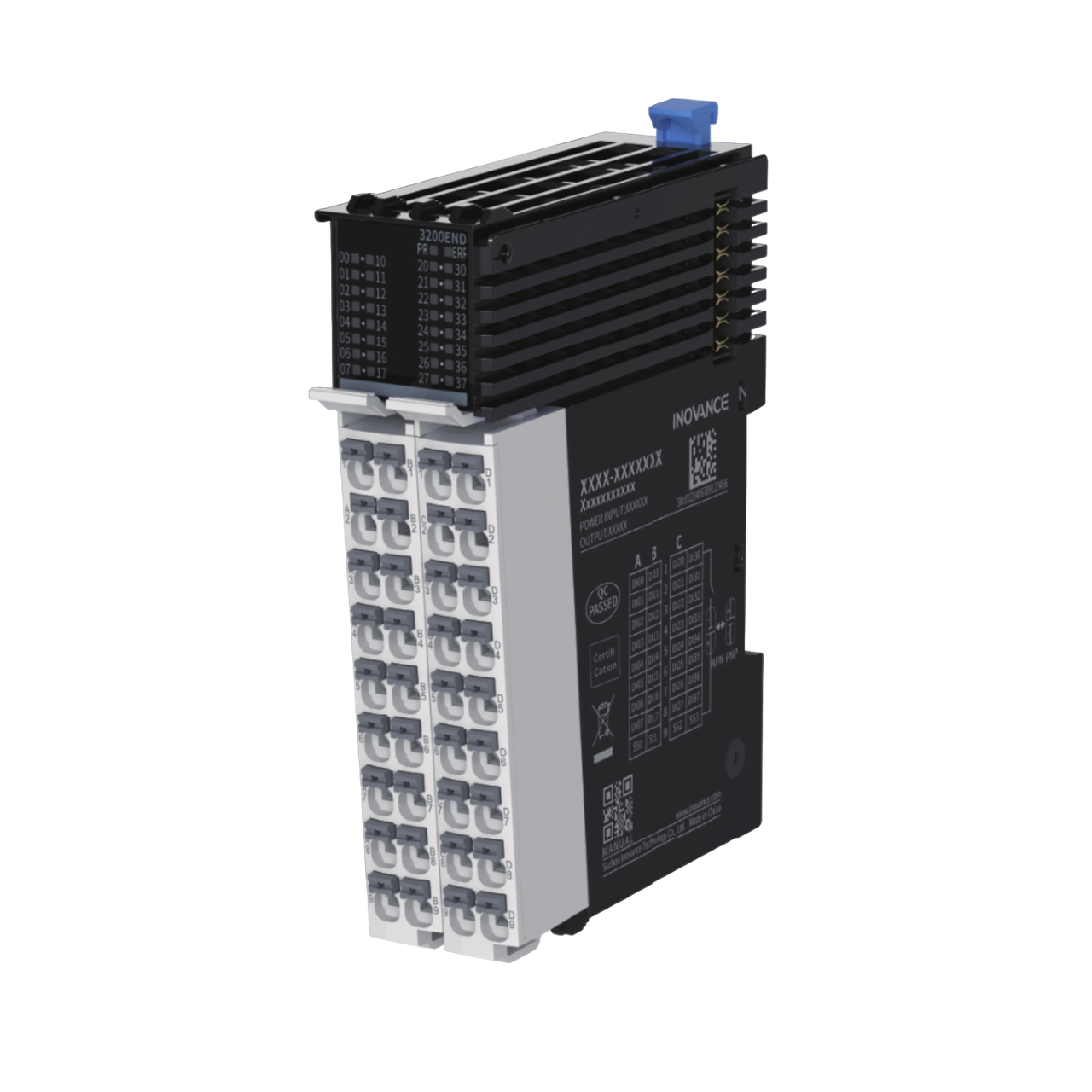

GL20-3200END-INT 32-канальный модуль дискретных входов, тип x PNP/NPN.  Входной фильтр от 0.25 мс до 32 мс. Пружинный зажим проводов.

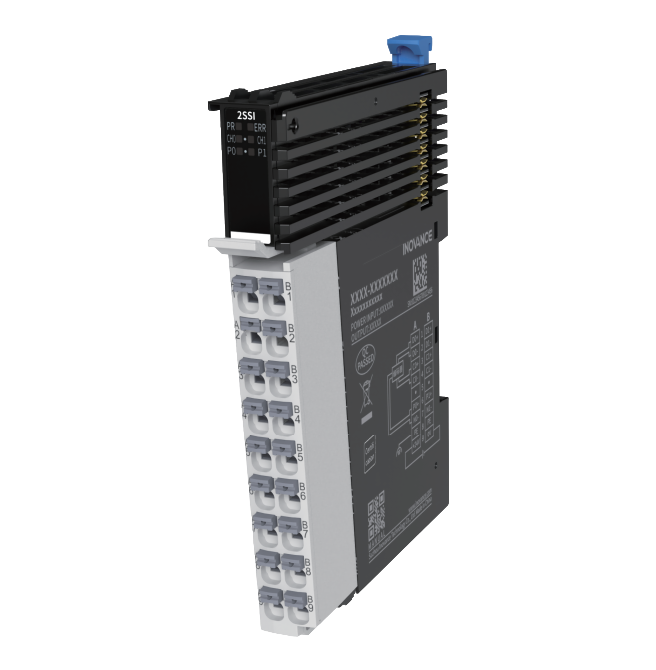

GL202SSI-INT Модуль ввода 2-канального энкодера.

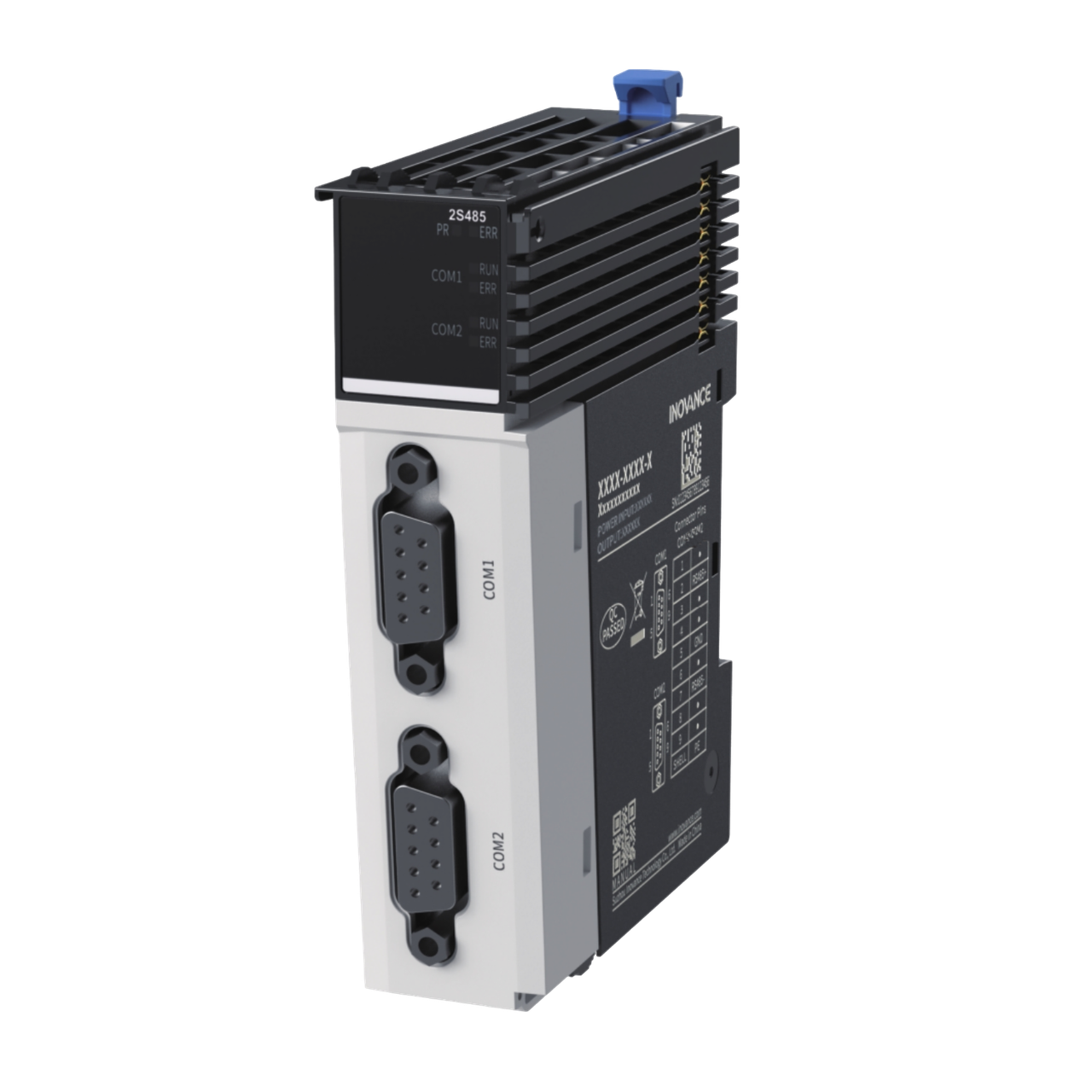

GL20-2S485-INT 2-канальный коммуникационный модуль RS485.

Модуль расширения дискретных входов для ПЛК Easy GL20-1600-END-INT Современный, компактный модуль расширения на 16 дискретных входов типа NPN/PNP Входы оснащены опторазвязкой и светодиодной индикацией состояния, рабочее напряжение 24В, напряжение срабатывания 15В, отключения 5В Съемные клеммы Push-In.

Модуль расширения дискретных входов/выходов для ПЛК Easy GL20-0808-ETN-INT Современный, компактный модуль расширения на 8 дискретных входов типа NPN и 8 транзисторных выходов типа NPN Входы оснащены опторазвязкой и светодиодной индикацией состояния, рабочее напряжение 24В, напряжение срабатывания 15В, отключения 5В Выходы оснащены светодиодной индикацией состояния, рабочее напряжение 24В, активная нагрузка 0,5А на канал, 2А на модуль … Модуль GL20-0808-ETN

Модуль расширения дискретных входов для ПЛК Easy GL20-0800-END-INT Современный, компактный модуль расширения на 8 дискретных входов типа NPN/PNP Входы оснащены опторазвязкой и светодиодной индикацией состояния, рабочее напряжение 24В, напряжение срабатывания 15В, отключения 5В Съемные клеммы Push-In.

GL20-0032ETN-M-INT 32-канальный транзисторный выход, тип NPN, NEED дополнительный соединительный кабель или клеммы. Время отклика 100 µs.

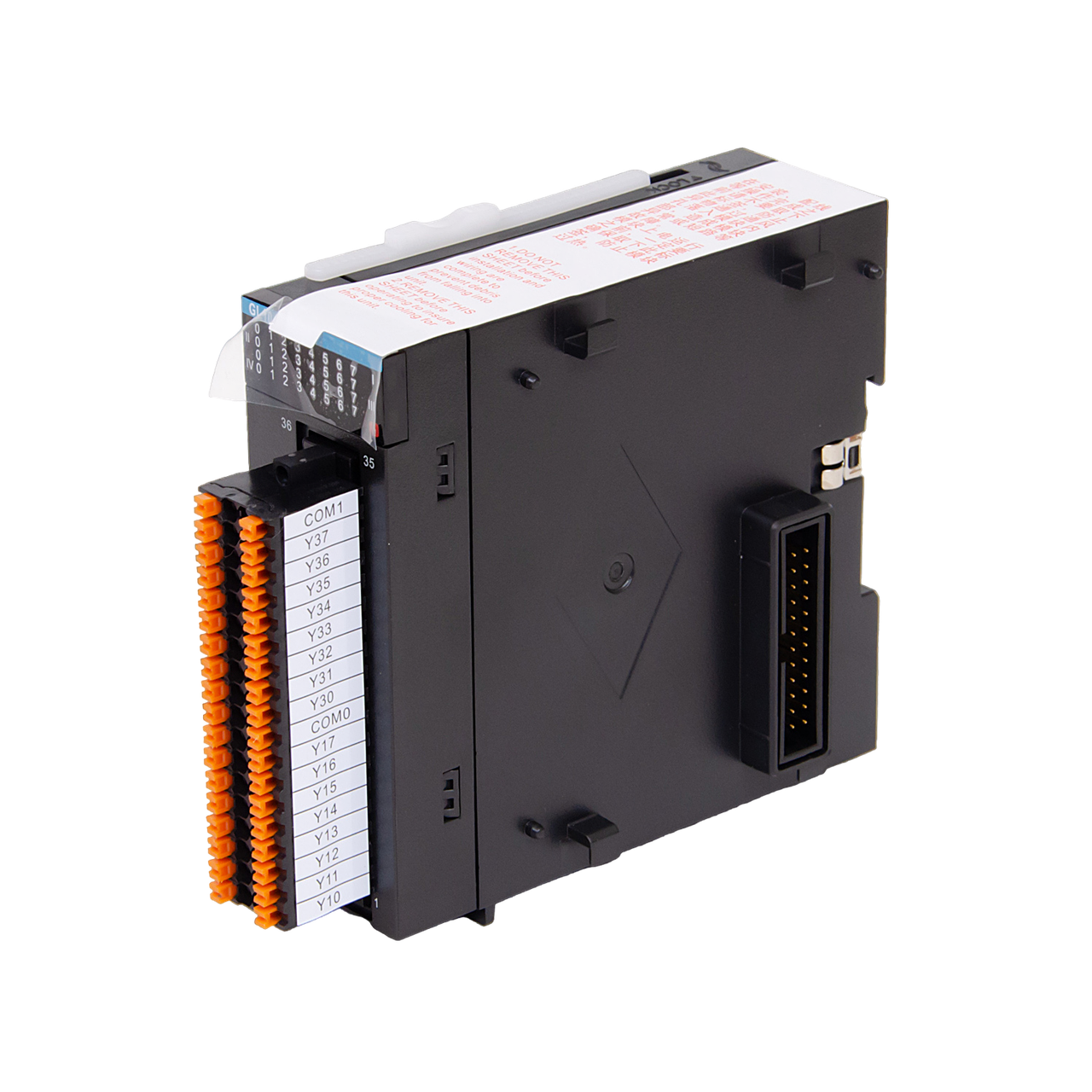

Модуль расширения транзисторных выходов для ПЛК Easy GL20-0032-ETN-INT  Современный, компактный модуль расширения на 32 транзисторных выхода типа NPN Выходы оснащены светодиодной индикацией состояния, рабочее напряжение 24В DC, активная нагрузка – 0,5А на канал, 8А на модуль Съемные клеммы Push-In.

Модуль расширения транзисторных выходов для ПЛК Easy GL20-0016-ETP-INT Современный, компактный модуль расширения на 16 транзисторных выходов типа PNP Выходы оснащены светодиодной индикацией состояния, рабочее напряжение 24В DC, активная нагрузка – 0,5А на канал, 2А на модуль Съемные клеммы Push-In.

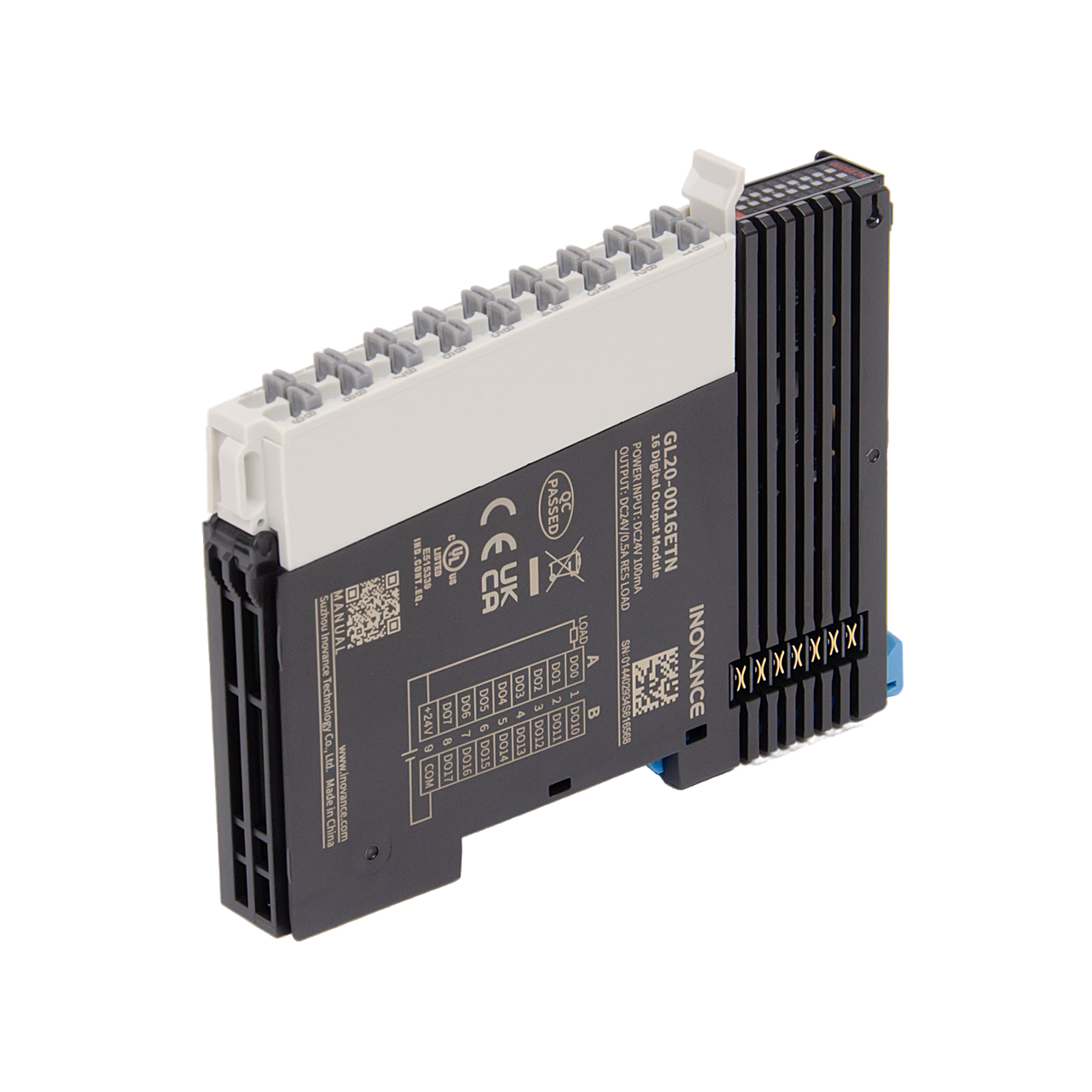

Модуль расширения транзисторных выходов для ПЛК Easy GL20-0016-ETN-INT Современный, компактный модуль расширения на 16 транзисторных выходов типа NPN Выходы оснащены светодиодной индикацией состояния, рабочее напряжение 24В DC, активная нагрузка – 0,5А на канал, 4А на модуль Съемные клеммы Push-In.

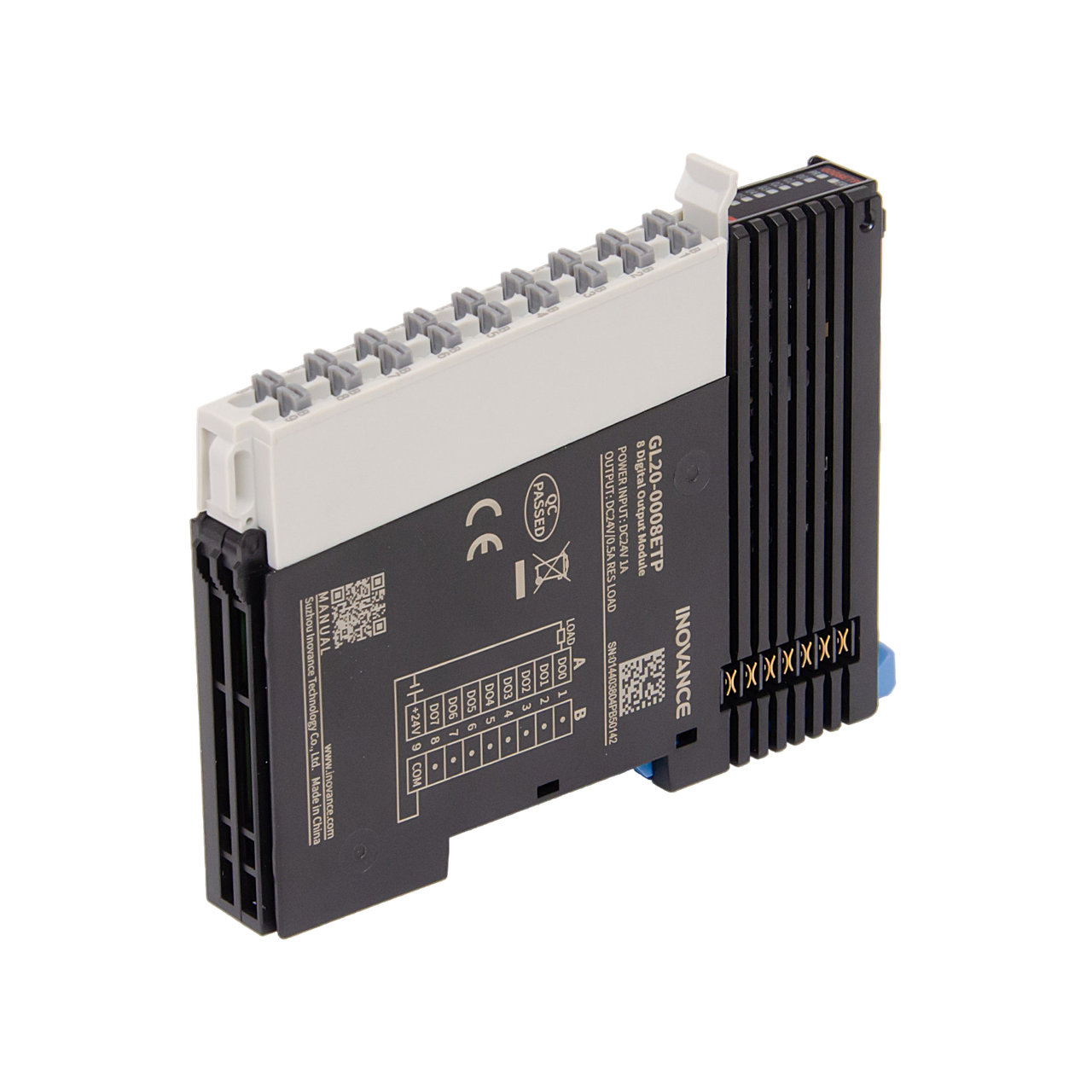

Модуль расширения транзисторных выходов для ПЛК Easy GL20-0008-ETP-INT Современный, компактный модуль расширения на 8 транзисторных выходов типа PNP Выходы оснащены светодиодной индикацией состояния, рабочее напряжение 24В DC, активная нагрузка – 0,5А на канал, 1А на модуль Съемные клеммы Push-In.

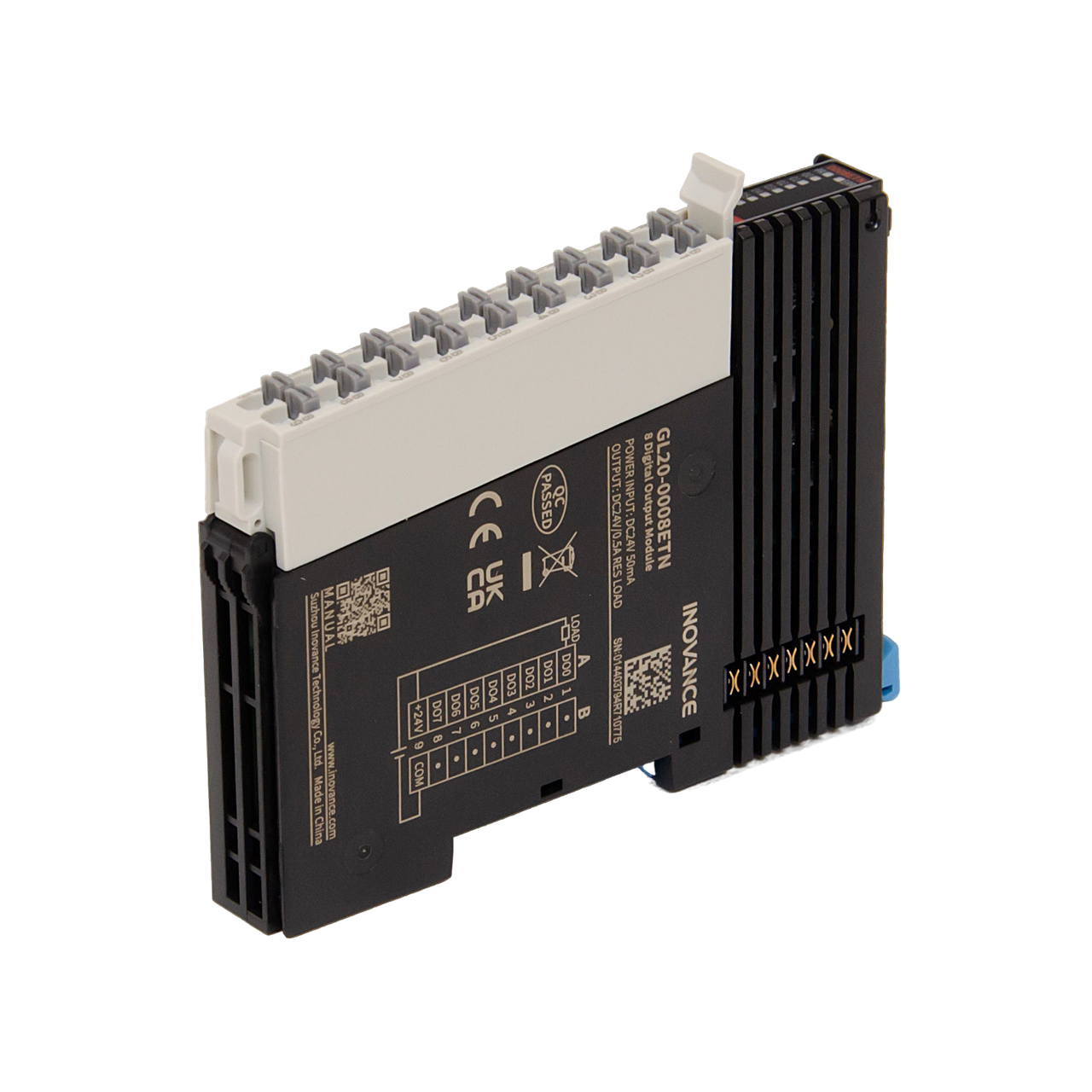

Модуль расширения транзисторных выходов для ПЛК Easy GL20-0008-ETN-INT Современный, компактный модуль расширения на 8 транзисторных выходов типа NPN Выходы оснащены светодиодной индикацией состояния, рабочее напряжение 24В, активная нагрузка 0,5А на канал, 2А на модуль Съемные клеммы Push-In

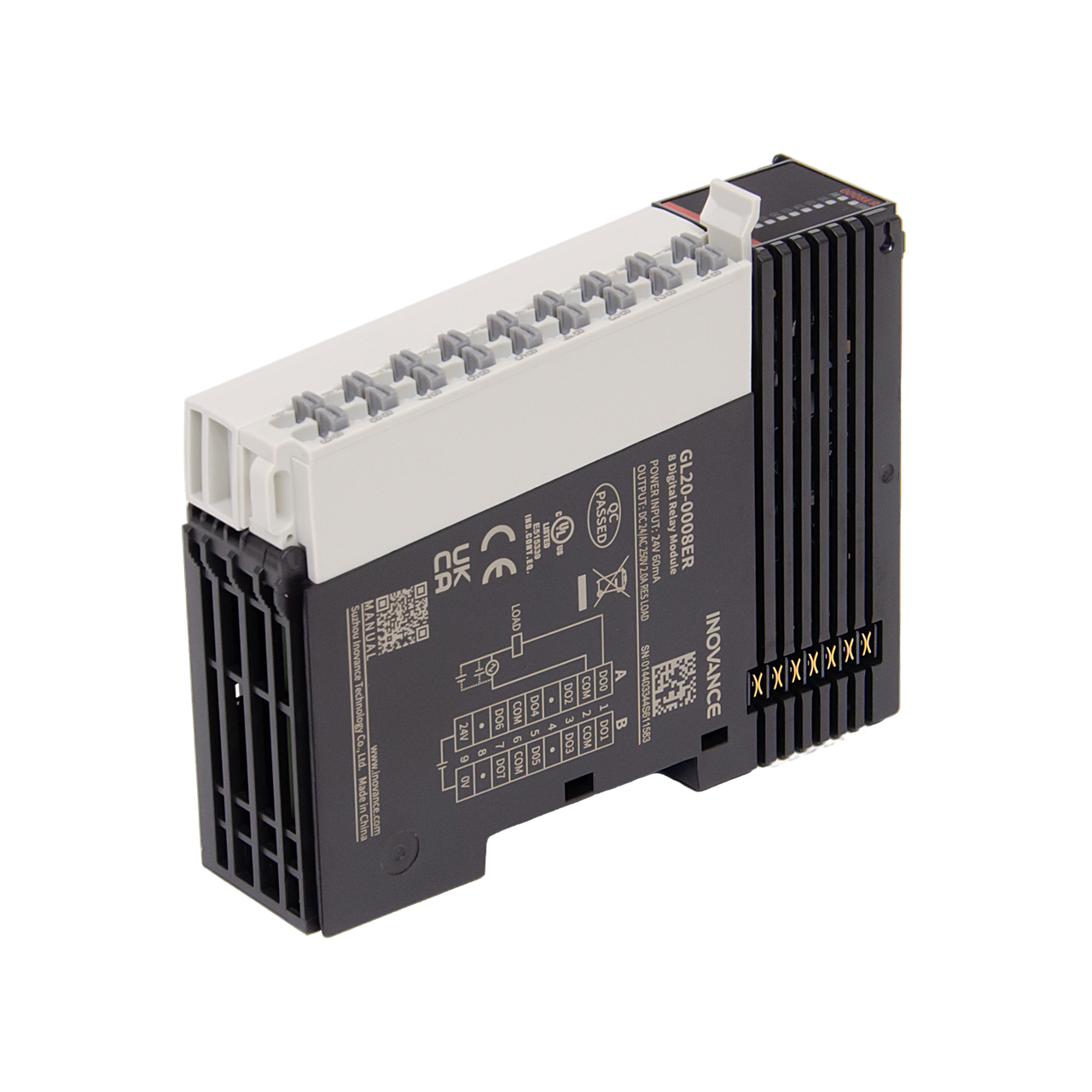

Модуль расширения релейных выходов для ПЛК Easy GL20-0008-ER-INT Современный, компактный модуль расширения на 8 релейных выходов Выходы оснащены светодиодной индикацией состояния, рабочее напряжение 220В АС/24В DC, активная нагрузка — 2А на канал, 8А на модуль, индуктивная нагрузка — 1А на канал, 4А на модуль Съемные клеммы Push-In.
