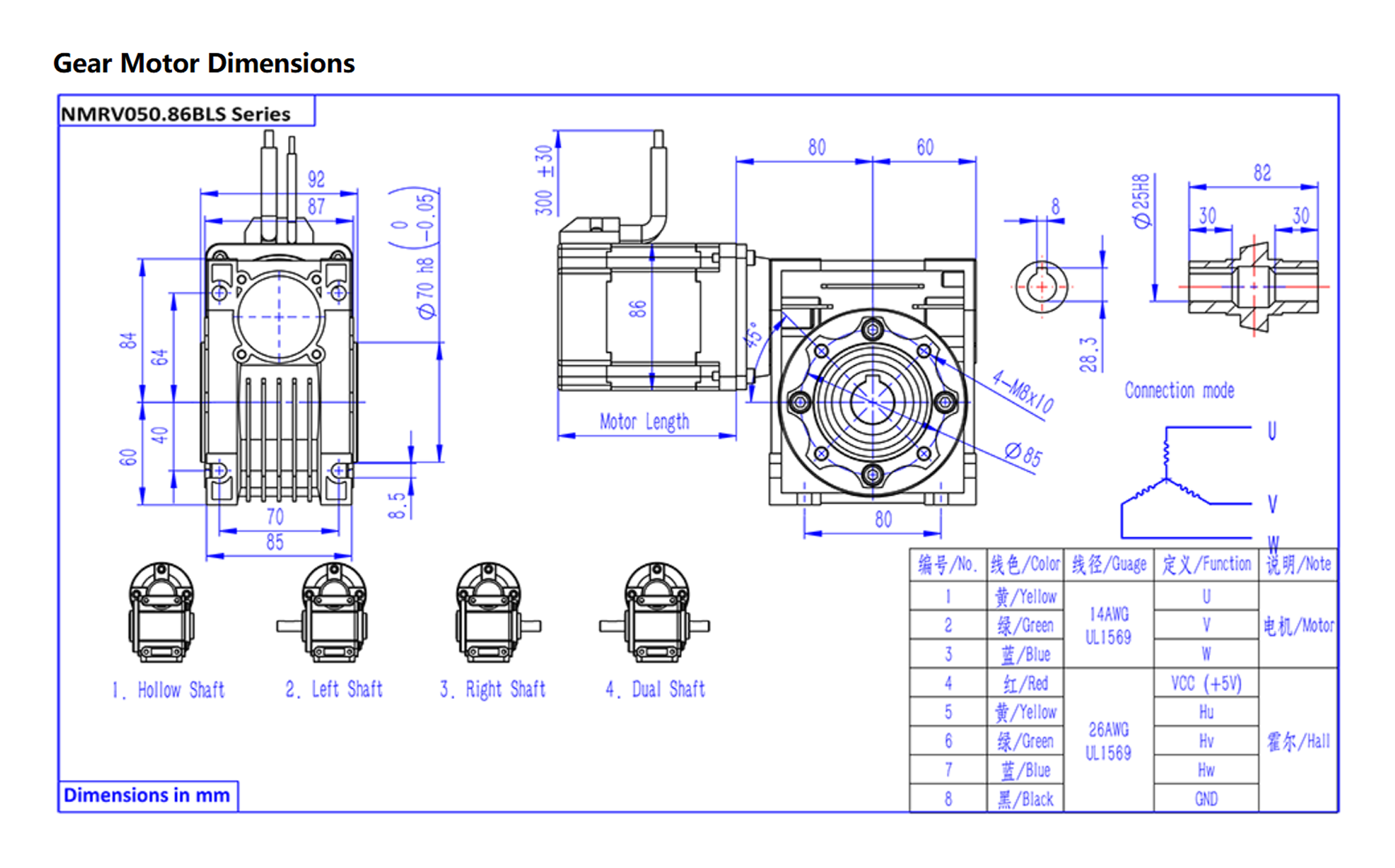

Червячный редуктор серии NMRV050.86.BLS

Описание Характеристики Документация

Общая спецификация

Item	Specification
Winding type	Star
Hall effect angle	120° （度Electrical angle）
Shaft run out	0.025mm
Radial play	0.06mm@450g
End play	0.08mm@450g
Max. radial force	220N@10mm from the flange
Max. axial force	60N
Insulation class	Class B
Dielectric Strength	500VDC for one minute
Insulation resistance	100MΩMin.500VDC

Техническая спецификация

Model		86BLS-70	86BLS-80	86BLS-90	86BLS-105	86BLS-130	86BLS-135
Number of phase		3
Number of pole		8
Voltage	V	48v (Option for 12v 24v up to 320vdc)
No load speed	rpm	3500	3500	3500	3500	3500	3500
Rated torque	Nm	0.7	1.0	1.3	1.8	2.5	3.0
Rated Speed	rpm	3000	3000	3000	3000	3000	3000
Rated Current	A	6	8.6	11	15	21	25
Rated Power	W	220	314	408	565	785	942
Weight	Kg	1.7	2.1	2.5	3.1	4.1	4.3
Length	mm	70	80	90	105	130	135

Червячный мотор-редуктор NMRV050.86BLS-70. Технические характеристики:

Reduction ratio		5	7.5	10	15	20	25	30	40	50	60	80	100
Transmission Efficiency		80﹪	78﹪	75﹪	72﹪	70﹪	65﹪	60﹪	55﹪	50﹪	45﹪	40﹪	35﹪
No Load Speed	Rpm	700	466	350	233	175	140	116	87	70	58	43	35
Rated Speed	Rpm	600	400	300	200	150	120	100	75	60	50	37	30
Rated Torque	N.m	2.8	4	5.2	7.5	9.8	11.3	12.6	15.4	17.5	18.9	22.4	24.5

Спецификация червячного мотор-редуктора NMRV050.86BLS-80:

Reduction ratio		5	7.5	10	15	20	25	30	40	50	60	80	100
Transmission Efficiency		80﹪	78﹪	75﹪	72﹪	70﹪	65﹪	60﹪	55﹪	50﹪	45﹪	40﹪	35﹪
No Load Speed	Rpm	700	466	350	233	175	140	116	87	70	58	43	35
Rated Speed	Rpm	600	400	300	200	150	120	100	75	60	50	37	30
Rated Torque	N.m	4	5.8	7.5	10.8	14	16.2	18	22	25	27	32	35

Червячный мотор-редуктор NMRV050.86BLS-90. Технические характеристики:

Reduction ratio		5	7.5	10	15	20	25	30	40	50	60	80	100
Transmission Efficiency		80﹪	78﹪	75﹪	72﹪	70﹪	65﹪	60﹪	55﹪	50﹪	45﹪	40﹪	35﹪
No Load Speed	Rpm	700	466	350	233	175	140	116	87	70	58	43	35
Rated Speed	Rpm	600	400	300	200	150	120	100	75	60	50	37	30
Rated Torque	N.m	5.2	7.6	9.7	14	18.2	21.1	23.4	28.6	32.5	35.1	41.6	45.5

Спецификация червячного мотор-редуктора NMRV050.86BLS-105:

Reduction ratio		5	7.5	10	15	20	25	30	40	50	60	80	100
Transmission Efficiency		80﹪	78﹪	75﹪	72﹪	70﹪	65﹪	60﹪	55﹪	50﹪	45﹪	40﹪	35﹪
No Load Speed	Rpm	700	466	350	233	175	140	116	87	70	58	43	35
Rated Speed	Rpm	600	400	300	200	150	120	100	75	60	50	37	30
Rated Torque	N.m	7.2	10.5	13.5	19.4	25.2	29.2	32.4	39.6	45	48.6	57.6	63

Спецификация червячного мотор-редуктора NMRV050.86BLS-130:

Reduction ratio		5	7.5	10	15	20	25	30	40	50	60	80	100
Transmission Efficiency		80﹪	78﹪	75﹪	72﹪	70﹪	65﹪	60﹪	55﹪	50﹪	45﹪	40﹪	35﹪
No Load Speed	Rpm	700	466	350	233	175	140	116	87	70	58	43	35
Rated Speed	Rpm	600	400	300	200	150	120	100	75	60	50	37	30
Rated Torque	N.m	10	14.6	18.7	27	35	40.6	45	55	62.5	67.5	80	87.5

Спецификация червячного мотор-редуктора NMRV050.86BLS-135:

Reduction ratio		5	7.5	10	15	20	25	30	40	50	60	80	100
Transmission Efficiency		80﹪	78﹪	75﹪	72﹪	70﹪	65﹪	60﹪	55﹪	50﹪	45﹪	40﹪	35﹪
No Load Speed	Rpm	700	466	350	233	175	140	116	87	70	58	43	35
Rated Speed	Rpm	600	400	300	200	150	120	100	75	60	50	37	30
Rated Torque	N.m	12	17.5	22.5	32.4	42	48.7	54	66	75	81	96	105
