Контроллер H5U-1614MTD
по запросу
| Артикул H5U-1614MTD |
|
Оси: |
| До 32 синхронизированных осей. Максимально допустимо 32 оси EtherCAT или комбинация с максимум 4-мя осями импульсного управления |
|
Коммуникации: |
| — EtherCAT: макс. 72 EtherCAT slaves (включая синхронизированные оси) |
| — Ethernet: Modbus TCP, программирование сокетов |
| — CAN: поддержка CANlink и CANopen (для управления осями — только CANopen) |
| — RS485: Modbus RTU и свободный коммуникационный протокол |
|
Программные возможности: |
| 200 K-step пользовательская программа |
|
Информационные возможности: |
| — 2 MB пользовательских переменных, 256 KB из которых поддерживают сохранение при пропаже питания |
| — Около 150 KB программных элементов, 145 KB из которых поддерживают сохранение при пропаже питания |
|
Языки программирования: |
| LD, SFC, поддержка FB/FC функциональных блоков |
|
Высокоскоростные I/Os: |
| — 4 x 200 кГц высокоскоростных входов (2 энкодерных счетчика) |
| — 8 x 200 кГц высокоскоростных выходов (4-осный импульсный выход) |
|
Стандартные I/Os: |
| 16 sink (NPN)/ source (PNP) входов и 14 sink (NPN) выходов (включая высокоскоростные I/Os) |
|
Модули расширения: |
| 16 локальных модулей расширения, удаленные модули могут быть подключены как ведомые EtherCAT |
|
Входное питание: |
| +24 VDC |
|
Другие интерфейсы: |
| SD карта |
|
Размеры (Д x Ш x В): |
| 83 мм x 95 мм x 90 мм |
|
ПО: |
| Бесплатное ПО AutoShop с поддержкой английского языка |
Inovance_H5U_Информационный_буклет_англ_яз
Inovance_H5U_Руководство_по_программированию_англ_яз
Inovance_ПЛК_H5U_Руководство_пользователя_англ_яз
При необходимости в получении дополнительной технической документации, ПО и другой технической информации, просьба обращаться к нам позвонив по номеру телефона +7 (495) 550-12-29 или написать обращение на почту info@promktr.ru

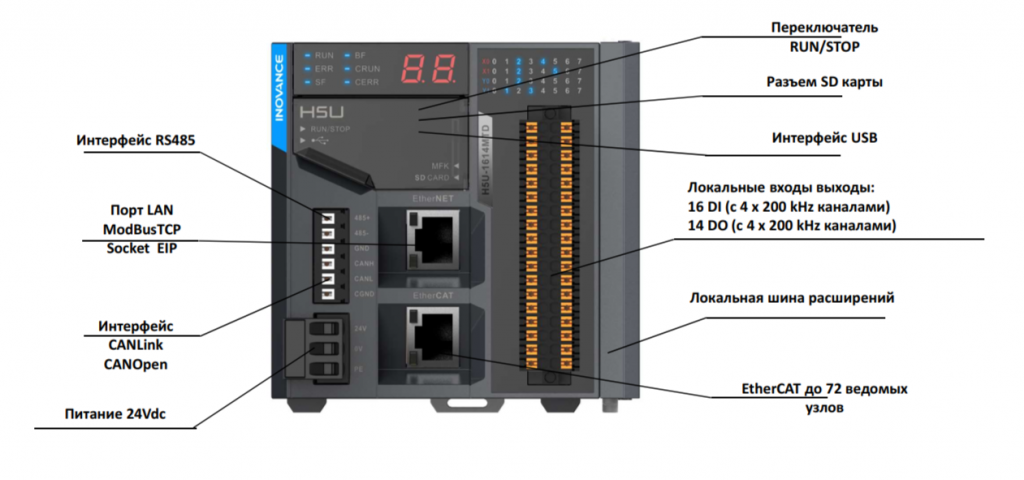

H5U – компактный высокопроизводительный ПЛК с поддержкой протокола реального времени EtherCAT (до 72-х клиентов), а также других популярных шин: Modbus RTU, Modbus TCP, CANopen, CANlink. Контроллер оснащен мощным процессором ARM cortex A8, 1 ГГц, обеспечивающим выполнение базовой программной инструкции за 20 нс. Функционал ПЛК H5U включает управление движением PTP с поддержкой до 32-х сервоосей EtherCAT, поддержку CAM таблиц, управление сервоприводами по протоколу CANopen. Поддерживаются языки программирования LD, SFC, функциональные блоки FB/FC. Функция симуляции позволяет осуществлять автономную настройку ПЛК.
Контроллер INOVANCE (ИНОВАНС) H5U-1614MTD ЦПУ с NPN выходами, питание 24VDC. 16 x source (PNP)/sink (NPN) входов, 14 x sink (NPN) входов, 1 x RS485, 1 x CAN port, 1 x EtherCAT port, 1 x Ethernet port, 1 x USB, поддержка управления до 32 сервоосей
