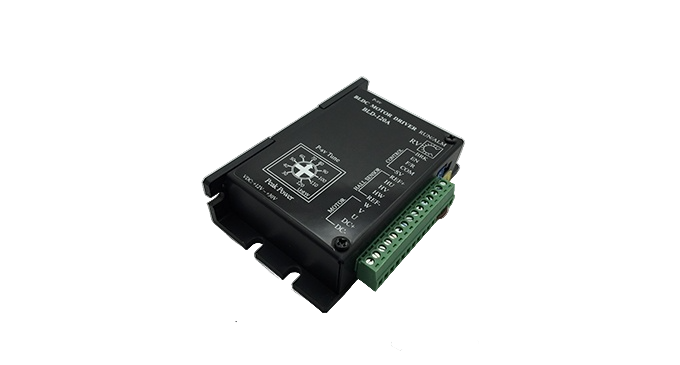

Контроллер серии BLD-120
Характеристики:
|
Parameter |
Min | Rated | Max | Unit |
|
Motor Hall Sensor Angle |
120°/240° | |||
|
DC Power Input |
12 | 24 | 30 | V |
|
Drive Current Output |
5 | 8 | A | |
|
Suitable Motor Speed |
0 | 20000 | rpm | |
|
Hall Sensor Voltage |
4.5 | 5 | 5.5 | V |
|
Hall Sensor Current |
20 | mA | ||
|
External Potentiometer |
10K | Ω | ||
Определение соединения:
| Mark |
Definition |
| DC+/DC- |
DC Power Input （DC12V~DC30V） |
| U,V,W |
Motor lead wire |
| Hu,Hv,Hw |
Hall sensor lead wire |
| REF+ |
Hall sensor power supply + |
| REF- |
Hall sensor power supply — |
| VCC |
External potentiometer power supply + |
| SV |
External potentiometer |
| COM |
Public (low level) |
| F/R | Direction: High level/CW Low Level/CCW record1 |
| EN | Enable: High Level/Stop Low Level/Run record1 |
| BRK | Quick Brake: High Level/Stop Low Level/Run record1 |

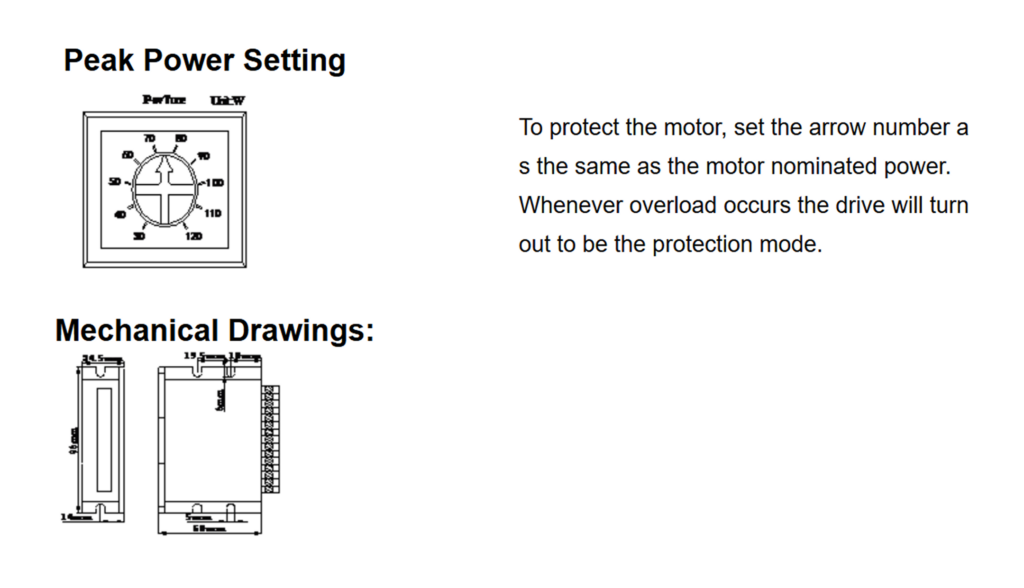

BLD-120 — это высокоэффективный и экономичный контроллер для трехфазных бесщеточных двигателей постоянного тока (BLDC), обеспечивающий выходную мощность до 125 ВА. Устройство разработано на базе передовой технологии цифровой обработки сигналов (DSP) и отличается высоким крутящим моментом, низким уровнем шума и вибрации, а также наличием PID-регулирования скорости и тока и систем защиты от перегрузки по току и перегрузки. Модель BLD-200 также поддерживает внешний ШИМ-сигнал и другие способы регулирования скорости.
Инструкция по регулировке скорости:
A. Скорость двигателя регулируется внутренним потенциометром RV
B. Скорость двигателя регулируется внешним потенциометром
C. Скорость двигателя регулируется внешним аналоговым входом напряжения
D. Скорость двигателя регулируется ШИМ-сигналом: коэффициент заполнения импульсов 10%-90% / линейная модуляция скорости
Частота импульсов: 1K-10K / амплитуда импульсов 5 В
