10.1-дюймовый PI3102ie HMI
| Тип устройства |
Панели HMI |
| Бренд |
WECON |
|
Основная информация: |
|
| Операционная система |
Linux 4.4.0 QT based |
| Процессор |
Cortex A35 1.2GHz |
|
Дисплей: |
|
| Размер |
10.2″ |
| Экран |
TFT |
| Разрешение |
1024*600 |
| Количество цветов |
16 000 |
| Яркость |
350 (кд/м2) |
| Подсветка |
LED |
| Срок службы подсветки |
50 000 часов |
| Сенсорная панель |
Высокоточная 4-проводная резистивная |
|
Память и хранение: |
|
| Оперативная память (RAM): |
64 MБ |
| Встроенная память (Flash) |
128 ГБ |
| Слот для SD-карты |
Нет |
| USB-порты |
USB2.0 Host + USB2.0 Client |
|
Реальное время (RTC): |
|
| Часы реального времени |
Да |
| Календарь |
Да |
|
Порты ввода/вывода: |
|
| COM1 |
CN1:RS422/RS485 |
| COM2 |
Нет |
| COM3 |
Нет |
| Ethernet |
Нет |
| CANopen |
Нет |
| Wi-Fi |
Нет |
| 4G LTE |
Нет |
|
Электропитание: |
|
| Номинальная мощность |
< 15 Bт |
| Напряжение питания |
DC 24V |
| Диапазон входного напряжения |
DC 12 ~ 28V |
| Цвет корпуса: |
Серый |
|
Корпус: |
|
| Материал |
PC+ABS |

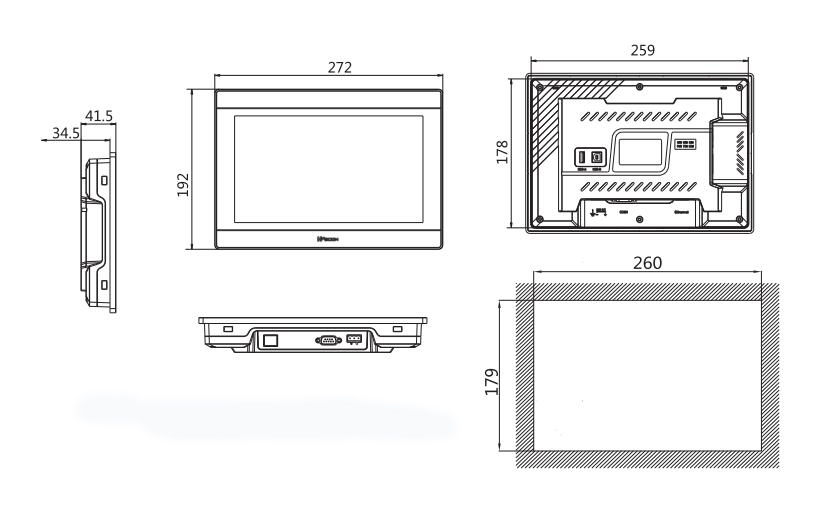

| Габаритные размеры (мм) |
272.0 (Ш) × 190.0 (В) × 41.5 (Г) |
| Размеры для монтажа (мм): |
260.0 (Ш) × 179.0 (В) |
| Способ установки |
Панельное крепление |
| Вес |
1.02 кг |
|
Условия эксплуатации: |
|
| Рабочая температура |
-10 ~ 60°C |
| Температура хранения |
-20 ~ 70°C |
| Влажность |
10 ~ 90％ относительной влажности (без конденсации) |
| Устойчивость к вибрациям |
10 ~ 25 Гц (по осям X, Y, Z — 2G / 30 минут) |
| Охлаждение |
Воздушное |
|
Программное обеспечение: |
|
| Программирование |
PI Studio |
| Удалённый доступ |
Нет |
| E-mail оповещения |
Нет |
| IP-камера |
Нет |
| Аудиовыход |
Нет |
| Видеоплеер |
Нет |
|
|
|
| Инструмент работы с данными: |
Да |
|
Сертификаты: |
|
| Степень защиты (IP) |
IP65 (фронтальная панель) |
| CE |
CE Marked |
| FCC |
FCC Класс A |
|
|
Характеристики материнской платы: Четырёхъядерный высокопроизводительный процессор с памятью 128 ГБ Flash / 64 МБ ОЗУ.
Дисплей: 10.1 дюйма; разрешение 1024*600 пикселей.
Интерфейсы: COM1: RS232, RS422/RS485.
Методы загрузки: Загрузка через USB-кабель, USB-накопитель.
Модель 4.3-дюймовый PI3043ie HMI представлена в нескольких вариантах — PI3043ie, PI3043ieS-N — что позволяет выбрать оптимальную конфигурацию под конкретные задачи и условия эксплуатации.
