4.3-дюймовый PI8043ig HMI
| Тип устройства |
Панели HMI |
| Бренд |
WECON |
|
Основная информация: |
|
| Процессор |
Cortex A35 |
|
Дисплей: |
|
| Размер |
4.3″ |
| Разрешение |
480*272 |
|
|
|
| Яркость |
300 (кд/м2) |
| Подсветка |
LED |
| Срок службы подсветки |
50 000 часов |
| Сенсорная панель |
Высокоточная 4-проводная резистивная |
|
Память и хранение: |
|
| Оперативная память (RAM): |
512 MБ |
| Встроенная память (Flash) |
4 ГБ |
| Слот для SD-карты |
Нет |
| USB-порты |
USB2.0 Host + USB2.0 Type-C (не могут использоваться одновременно) |
|
Реальное время (RTC): |
|
| Часы реального времени |
Да |
| Календарь |
Да |
|
Порты ввода/вывода: |
|
| COM1 |
CN1:RS422/RS485 |
| COM2 |
Нет |
| COM3 |
Нет |
| Ethernet |
1 порт |
| CANopen |
Нет |
|
Электропитание: |
|
| Номинальная мощность |
< 8 Bт |
| Напряжение питания |
DC 24V |
| Диапазон входного напряжения |
DC 12 ~ 28V |
| Цвет корпуса: |
Серый |
|
Корпус: |
|
| Материал |
Пластик + ABS (поликарбонат) |

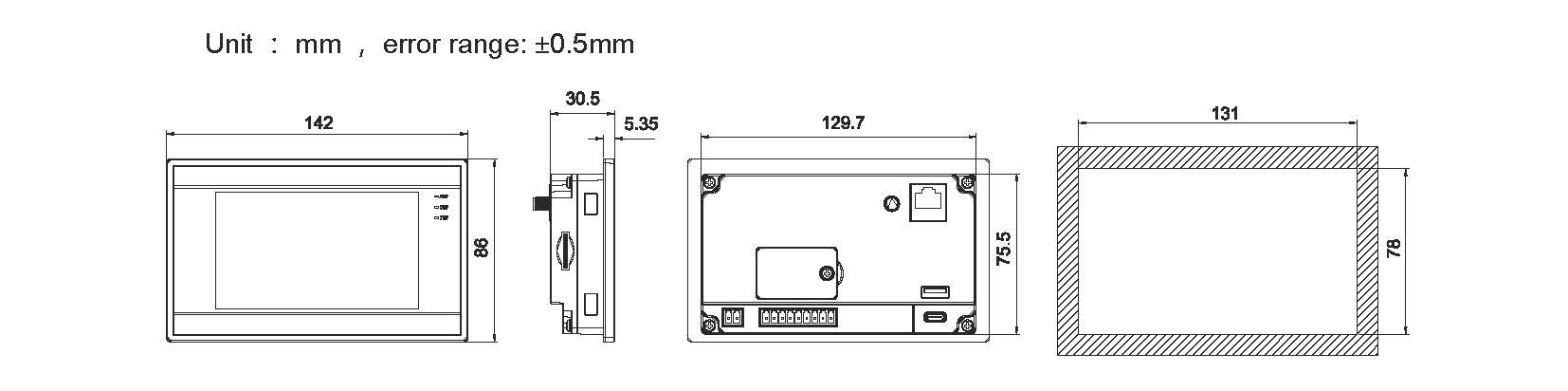

| Габаритные размеры (мм) |
142.0 (Ш) × 86.0 (В) × 30.5 (Г) |
| Размеры для монтажа (мм): |
131.0 (Ш) × 78.0 (В) |
| Способ установки |
Панельное крепление |
| Вес |
0.39 кг |
|
Условия эксплуатации: |
|
| Рабочая температура |
-10 ~ 55°C |
| Температура хранения |
-20 ~ 70°C |
| Влажность |
10 ~ 90％ относительной влажности (без конденсации) |
| Устойчивость к вибрациям |
10 ~ 25 Гц (по осям X, Y, Z — 2G / 30 минут) |
| Охлаждение |
Воздушное |
|
Программное обеспечение: |
|
| Программирование |
PI Studio |
| Удалённый доступ |
Да |
| E-mail оповещения |
Да |
| IP-камера |
Нет |
| Аудиовыход |
Нет |
| Видеоплеер |
Нет |
|
|
|
| Инструмент работы с данными: |
Да |
|
Сертификаты: |
|
| Степень защиты (IP) |
IP65 (фронтальная панель) |
| CE |
CE Marked |
| FCC |
FCC Класс A |
|
|
Характеристики материнской платы: Четырёхъядерный высокопроизводительный процессор с памятью 4 ГБ Flash / 512 МБ RAM.
Дисплей: 4,3 дюйма; разрешение — 480×272.
Интерфейсы: COM1: RS232, RS422/RS485, RS485; сетевой (Ethernet) порт.
Методы загрузки: Загрузка через USB-кабель, USB-накопитель, локальную сеть (LAN), удалённая загрузка.

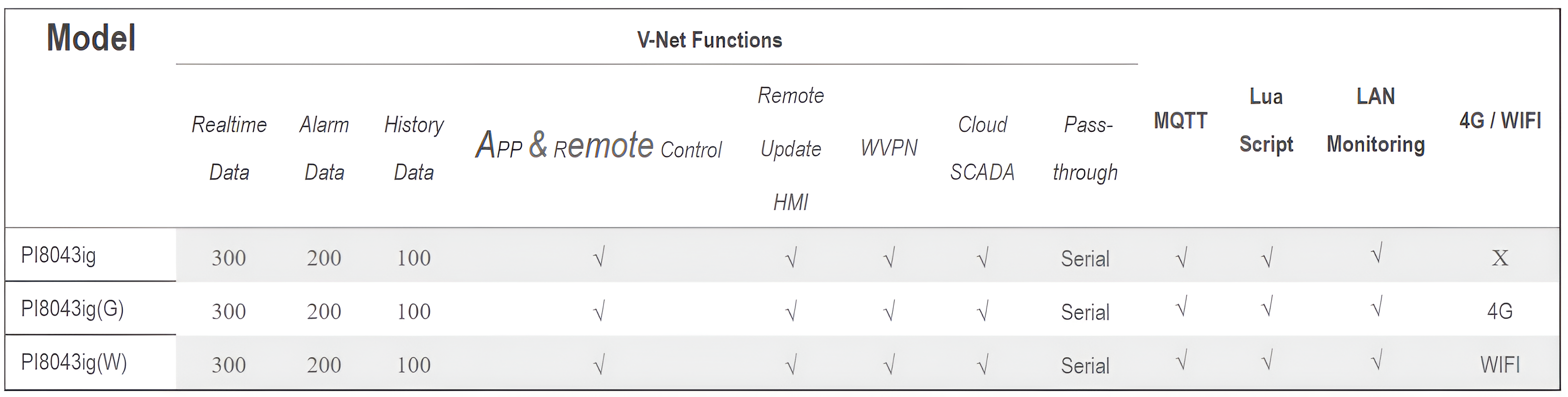

Модель 4.3-дюймовый PI8043ig HMI представлена в нескольких вариантах — PI8043ig, PI8043ig (G), PI8043ig (W) — что позволяет выбрать оптимальную конфигурацию под конкретные задачи и условия эксплуатации.
Ниже представлена таблица с их основными характеристиками:
