LX3VP 2424M/3624M PLC
| Тип устройства |
Контроллер PLC |
| Бренд |
WECON |
| Модель |
LX3VP 2424M/3624M |
| Общие характеристики: | |
| Режим работы |
Циклическое сканирование / Прерывание |
| Программирование |
Список инструкций / Релейно-контактная схема (Ladder) |
| Общее количество инструкций |
Основные: 27 / Прикладные: 138 |
| Время выполнения |
Основные: 0.06µs / Прикладные: 1–10µs |
| Системная память |
16K |
| Загрузка/Мониторинг |
Кабель для последовательного программирования / Mini USB |
| Выход высокоскоростного импульса |
Транзистор: 2 канала (4 опционально) / Реле: Недоступно (2 опционально) |
| Внешние прерывания |
6 Каналов |
| Прерывания таймера |
3 Канала |
| Адреса хранения |
Настраиваемые |
| Хранилище |
FLASH |
| Фильтр |
Для всех входных клемм X |
| Последовательный порт |
COM1: RS422 или RS485 / COM2: RS485 |
| Температура |
Рабочая: 0 ~ 55°C / Хранения: –20 ~ 70°C |
| Влажность |
5–85% относительной влажности (Без конденсации) |
| Ударопрочность |
Стандарт JIS C 0040 |
| Помехоустойчивость |
Соответствует стандарту IEC61000-4-4 и GB/T 17626.4: Амплитуда шумового напряжения 1KVP-P, длительность импульса 10µs, период 0.3 с, время фронта 5ns, длительность 1 мин. |
| Питание: | |
| Тип |
AC / DC |
| Электропитание |
AC 85–265V ~ 50–60Hz / DC 24V ±10% |
| Время отсутствия питания |
10мс / 10мс |
| Предохранитель |
250V 3.15A / 250V 3.15A |
| Пусковой ток |
<15A 5мс при AC 100V; <30A 5мс при AC 200V / <15A 1мс при DC 24V |
| Потребляемая мощность |
<60W / <30W |
| Выходная мощность |
DC 24V 700мА / Нет |
| Выходы: | |
| Тип |
Реле / Транзистор |
| Режим выхода |
– / NPN |
| Питание входа |
DC 24V / AC220V / DC 24V |
| Выходная цепь |
<AC 250V или <DC 30V / DC 5–30V |
| Ток порта COM |
– / <0.1мА (DC 30V) |
| Изоляция |
Механическая / Оптическая связь |
| Ток утечки |
– / 0.1мА / DC 30V |
| Мин. нагрузка |
– / DC5V 2мА |
| Макс. нагрузка (Резистивная) |
2А точка 8А порт COM / 0.5А точка 0.8А порт COM 0.3А точка HSPO |
| Макс. нагрузка (Индуктивная) |
80VА / 12W/DC24V 7.2W точка HSPO |
| Макс. нагрузка (Общая) |
100W / 0.9W/DC 24V |
| Время отклика |
<10мс / <0.2мс (Клемма импульсного выхода: <5µs) |
Высокоскоростной ввод-вывод (IO): 2 канала 200 кГц однофазных входов, 1 канал 100 кГц AB-фазного входа, 2 канала 100 кГц выходов (опционально 4 канала).
Коммуникационные порты: 2 последовательных порта RS485, поддержка 2 модулей BD.
24/36 входов и 24 выхода, поддерживают модули расширения.

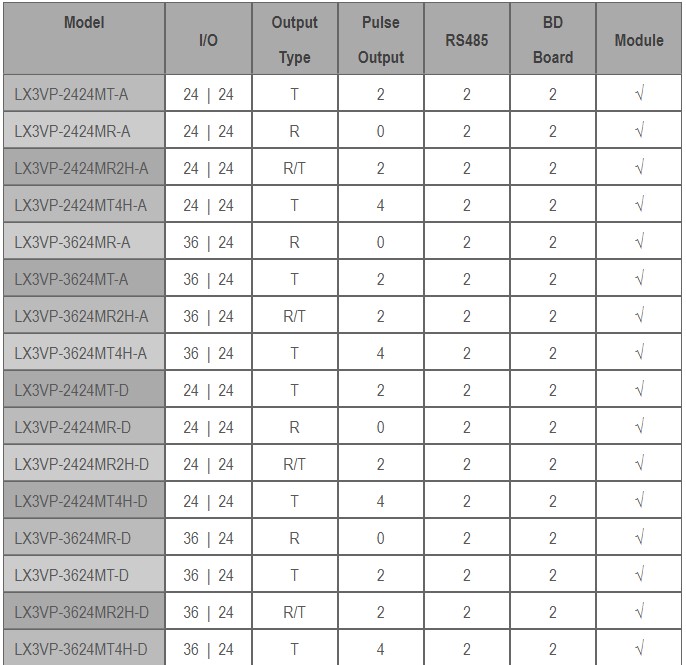

Контроллеры LX3VP 2424M/3624M PLC представлены в нескольких вариантах LX3V-2424MT-A, LX3V-2424MR-A, LX3V-2424MR2H-A, LX3V-2424MT4H-A, LX3V-3624MR-A, LX3V-3624MT-A, LX3V-3624MR2H-A, LX3V-3624MT4H-A, LX3V-2424MT-D, LX3V-2424MR-D, LX3V-2424MR2H-D, LX3V-2424MT4H-D, LX3V-3624MR-D, LX3V-3624MT-D, LX3V-3624MR2H-D, LX3V-3624MT4H-D, что позволяет выбрать оптимальную конфигурацию под конкретные задачи и условия эксплуатации.
Ниже представлена таблица с их основными характеристиками:
