Преобразователи частоты Серия VB 200кВт-280кВт
| Тип устройства |
Преобразователь частоты |
| Бренд |
WECON |
| Модели |
VB-4T200G/4T220P, VB-4T220G/4T250P, |
Характеристики управления |
|
| Режим управления |
V/F; Векторное (SVC); Управление моментом |
| Пусковой момент |
G: 0.5Гц/150% (SVC); P: 0.5Гц/100% |
| Точность удержания скорости |
± 0.5 % (SVC) |
| Диапазон регулировки скорости |
1:100 (SVC) |
| Перегрузочная способность |
G: 150% (60с), 180% (1с); P: 120% (60с), 150% (1с) |
Ввод / Вывод |
|
| Входное напряжение |
380В/415В/440В (допуски -15% ~ +10%) |
| Входная частота |
50/60 Гц (±5%) |
| Выходная частота |
SVC: 0~320Гц; V/F: 0~1000Гц |
| Выходное напряжение |
0 — номинальное входное |
Клеммы ввода / вывода |
|
| Цифровые входы / выходы |
6 DI / 1 DO / 2 Релейных выхода |
| Аналоговые входы / выходы |
2 AI / 2 AO |
| Интерфейсы связи |
1 порт RS485 |
| Питание периферии |
1 канал 10В, 1 канал 24В |
Условия эксплуатации |
|
| Рабочая температура |
-10°C ~ +40°C (до +50°C со сниж. мощн.) |
| Высота над уровнем моря |
до 1000м (выше — снижение 1% на 100м) |
| Влажность / Вибрация |
<95%RH (без конд.) / <0.6g |
| Температура хранения |
-40°C ~ +60°C |
Корпус |
|
| Материал корпуса |
Металл |

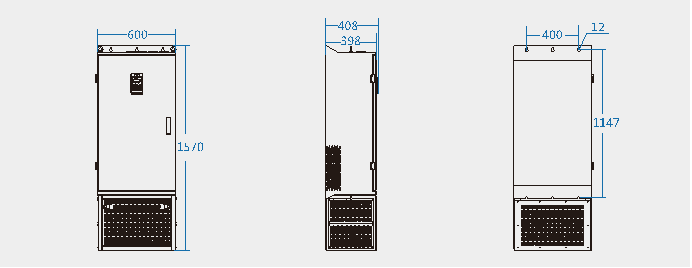

| Габариты (В*Ш*Г) |
1570.0 x 600.0 x 408.0 мм |
| Вес устройства |
180 кг |
| Транспортные габариты |
1670.0 x 745.0 x 650.0 мм |
Преобразователи частоты Серия VB 200кВт-280кВт представлены в нескольких вариантах VB-4T200G/4T220P, VB-4T220G/4T250P, VB-4T250G/4T280P, VB-4T280G/4T315P, что позволяет выбрать оптимальную конфигурацию под конкретные задачи и условия эксплуатации.
Ниже представлены их основные характеристики:
| Модель | кВт | л.с. (HP) | Ном. входной ток (А) | Ном. выходной ток (А) | Входное напряжение | Тип нагрузки: Общепром / Вентилятор | Встроенный тормозной модуль |
|---|---|---|---|---|---|---|---|
| VB-4T200G/4T220P | 200 / 220 | 275 / 300 | 385 / 430 | 377 / 426 | 380~440В / 3 фазы | Общепром / Вентиляторная | Н/Д |
| VB-4T220G/4T250P | 220 / 250 | 300 / 340 | 430 / 468 | 426 / 465 | 380~440В / 3 фазы | Общепром / Вентиляторная | Н/Д |
| VB-4T250G/4T280P | 250 / 280 | 340 / 380 | 468 / 525 | 465 / 520 | 380~440В / 3 фазы | Общепром / Вентиляторная | Н/Д |
| VB-4T280G/4T315P | 280 / 315 | 380 / 430 | 525 / 590 | 520 / 585 | 380~440В / 3 фазы | Общепром / Вентиляторная | Н/Д |
- Режим управления SVC (векторное управление без датчика): максимальная выходная частота 320 Гц.
- Режим управления V/F (вольт-частотное управление): максимальная выходная частота 1000 Гц.
- Превосходная функция торможения: модели мощностью 0,75–22 кВт оснащены встроенным тормозным прерывателем.
- Высокая производительность управления: оптимизированная функция ПИД-регулирования.
- Защита от короткого замыкания: защита при замыкании фазы на землю.
Доступные варианты питания:
-
220 В / Однофазное;
-
380 В / 415 В / 440 В / Трехфазное;
-
220 В / Трехфазное.
