Преобразователи частоты Серия VB 315кВт-400кВт
| Тип устройства |
Преобразователь частоты |
| Бренд |
WECON |
| Модели |
VB-4T315G/4T355P, VB-4T355G/4T400P, |
Характеристики управления |
|
| Режим управления |
V/F; Векторное (SVC); Управление моментом |
| Пусковой момент |
Тип G: 0.5Гц/150% (SVC); |
| Точность удержания скорости |
± 0.5 % (SVC) |
| Диапазон регулировки |
1:100 (SVC) |
| Перегрузочная способность |
G: 150% (60с); |
Ввод / Вывод |
|
| Входное напряжение |
380В/415В/440В (-15% ~ +10%) |
| Входная частота |
50/60 Гц (±5%) |
| Выходная частота |
SVC: 0-320Гц; |
| Выходное напряжение |
0 — номинальное входное |
Клеммы ввода / вывода |
|
| Цифровые входы / выходы |
6 DI / 1 DO / 2 Релейных выхода |
| Аналоговые входы / выходы |
2 AI / 2 AO |
| Интерфейсы связи |
1 канал RS485 |
| Выходы питания |
2 канала (10В и 24В) |
Условия эксплуатации |
|
| Рабочая температура |
-10°C ~ +40°C (до +50°C со снижением мощн.) |
| Высота над уровнем моря |
до 1000м (выше — снижение 1% на 100м) |
| Влажность / Вибрация |
<95%RH (без конд.) / <0.6g |
| Температура хранения |
-40°C ~ +60°C |
Корпус |
|
| Материал корпуса |
Металл |

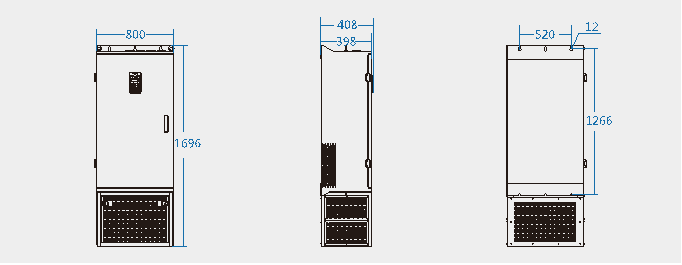

| Габариты (В*Ш*Г) |
1696.0 x 800.0 x 408.0 мм |
| Вес устройства |
246 кг |
| Транспортные габариты |
1800.0 x 945.0 x 620.0 мм |
Преобразователи частоты Серия VB 315кВт-400кВт представлены в нескольких вариантах VB-4T315G/4T355P, VB-4T355G/4T400P, VB-4T400G, что позволяет выбрать оптимальную конфигурацию под конкретные задачи и условия эксплуатации.
Ниже представлены их основные характеристики:
| Модель | кВт | л.с. (HP) | Ном. входной ток (А) | Ном. выходной ток (А) | Входное напряжение | Тип нагрузки | Тормозной модуль |
|---|---|---|---|---|---|---|---|
| VB-4T315G/4T355P | 315 / 355 | 430 / 480 | 590 / 665 | 585 / 650 | 380~440В / 3 фазы | Общепром / Вентиляторная | Н/Д |
| VB-4T355G/4T400P | 355 / 400 | 480 / 545 | 665 / 785 | 650 / 725 | 380~440В / 3 фазы | Общепром / Вентиляторная | Н/Д |
| VB-4T400G | 400 | 545 | 785 | 725 | 380~440В / 3 фазы | Общепром | Н/Д |
-
Режим управления SVC: Векторное управление без обратной связи с максимальной частотой на выходе до 320 Гц.
-
Режим управления V/F: Традиционный вольт-частотный режим с поддержкой высокоскоростных двигателей до 1000 Гц.
-
Превосходное управление моментом: Поддержка скоростного и моментного режимов; высокий крутящий момент на низких скоростях.
-
Оптимизированный ПИД-регулятор: Высокая точность поддержания заданных технологических параметров системы.
-
Функция случайной несущей: Снижение акустического шума двигателя и электромагнитных помех.
-
Максимальная защита: Встроена защита от короткого замыкания на землю для предотвращения выхода оборудования из строя.
-
Варианты питания: Поддержка трехфазных сетей 380В / 415В / 440В.
