Преобразователи частоты Серия VB 5кВт-7.5кВт
| Тип устройства |
Преобразователь частоты |
| Бренд |
WECON |
| Модели |
VB-4T5R5GB/7R5PB, |
Характеристики управления |
|
| Режим управления |
V/F; Векторное (SVC); Управление моментом |
| Пусковой момент |
G: 0.5Гц/150% (SVC); |
| Точность удержания скорости |
± 0.5 % (SVC) |
| Диапазон регулировки скорости |
1:100 (SVC) |
| Перегрузочная способность |
G: 150% (60с), 180% (1с); |
Ввод / Вывод |
|
| Входное напряжение |
380В/415В/440В (-15% ~ +10%) |
| Входная частота |
50/60 Гц (±5%) |
| Выходная частота |
SVC: 0~320Гц; V/F: 0~1000Гц |
| Выходное напряжение |
0 — номинальное входное |
Клеммы ввода / вывода |
|
| Цифровые входы / выходы |
6 DI / 1 DO / 2 Релейных выхода |
| Аналоговые входы / выходы |
2 AI / 2 AO |
| Интерфейсы связи |
1 канал RS485 |
| Питание периферии |
1 канал 10В, 1 канал 24В |
Условия эксплуатации |
|
| Рабочая температура |
-10°C ~ +40°C (до +50°C со сниж. мощн.) |
| Высота над уровнем моря |
до 1000м (выше — снижение 1% на 100м) |
| Влажность / Вибрация |
<95%RH (без конд.) / <0.6g |
| Температура хранения |
-40°C ~ +60°C |
Корпус |
|
| Материал корпуса |
ABS+PC (пластик) |

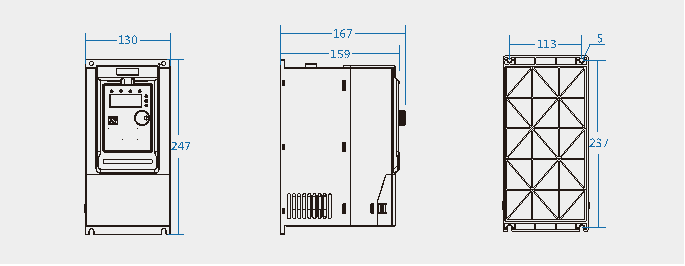

| Габариты (В*Ш*Г) |
247.0 x 130.0 x 167.0 мм |
| Вес устройства |
2.7 кг |
| Транспортные габариты |
287.0 x 180.0 x 215.0 мм |
Преобразователи частоты Серия VB 5кВт-7.5кВт представлены в нескольких вариантах VB-4T5R5GB, 7R5PB, VB-4T7R5GB, что позволяет выбрать оптимальную конфигурацию под конкретные задачи и условия эксплуатации.
Ниже представлены их основные характеристики:
| Модель | кВт | л.с. (HP) | Ном. входной ток (А) | Ном. выходной ток (А) | Входное напряжение | Тип нагрузки: Общепром / Вентилятор | Встроенный тормозной модуль |
|---|---|---|---|---|---|---|---|
| VB-4T5R5GB/7R5PB | 5.5 / 7.5 | 7.5 / 10 | 14.6 / 20.5 | 13 / 17 | 380~440В / 3 фазы | Общепром / Вентиляторная | ДА |
| VB-4T7R5GB | 7.5 | 10.2 | 20.5 | 17 | 380~440В / 3 фазы | Общепром | ДА |
-
Режим управления SVC (бездатчиковое векторное управление): максимальная выходная частота 320 Гц.
-
Режим управления V/F (вольт-частотное управление): максимальная выходная частота 1000 Гц.
-
Превосходная функция торможения: встроенный тормозной модуль для моделей мощностью 0,75–22 кВт.
-
Высокое качество управления: оптимизированная функция ПИД-регулирования.
-
Защита от короткого замыкания: защита силовых цепей при замыкании фазы на землю (GND).
Доступные модификации по напряжению:
-
220 В / Однофазное;
-
380 В / 415 В / 440 В / Трехфазное;
-
220 В / Трехфазное.
